S7-200 PLC段码( SEG)指令

    段码指令如图3 -100所示，使能输入端EN有效时，将字节型输入数据IN的低4位有效数字(16#O～F)转换成七段显示码，并将其输出到OUT所指定的字节单元。该指令在数码显示时直接应用，非常方便。

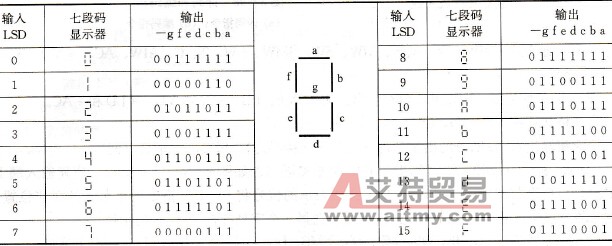

    图3-100    段码指令    IN的寻址范围：VB、IB、QB、MB、SB、SMB、LB、AC、*VD、* AC、*LD和常量。    OUT的寻址范围：VB、IB、QB、MB、SMB、LB、SB、AC、*VD、*AC和*LD。    指令格式：SEG    IN，OUT    使能流输出ENO断开的出错条件：0006（间接寻址）；SM4.3（运行时间）。    表3 -17给出了段码指令使用的七段码显示器的编码，每个七段码显示器占有一字节，用它表示一个字符。段码指令的应用举例如图3-101所示。    表3 -17    七段码显示器编码

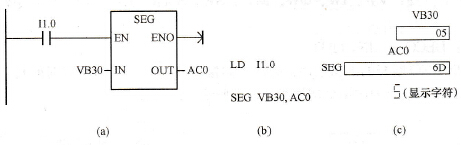

    图3 -101    段码指令应用实例    (a)梯形图；(b)语句表；(c)执行结果
