CP1H PLC输出端子的分配

来源：艾特贸易2017-06-05

简介CP1H X/XA 型机脉冲输出端子分配见表 7-12 ， CP1H Y 型机脉冲输出端子分配见表 7-13 。表中的 CW 为正转脉冲输出端， CCW 为反转脉冲输出端，用来接电机驱动器， CW/CCW 是双脉冲工作方式，

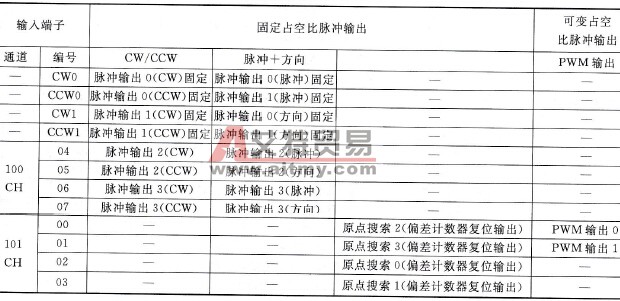

CP1H X/XA型机脉冲输出端子分配见表7-12，CP1H Y型机脉冲输出端子分配见表7-13。表中的CW为正转脉冲输出端，CCW为反转脉冲输出端，用来接电机驱动器，CW/CCW是双脉冲工作方式，两根线都输出脉冲信号，通常是差分方式输出，两信号相位差90度，根据相位超前或滞后来决定旋转方向，脉冲数决定电机转动角度。方向十脉冲信号是单脉冲形式，脉冲输出端发出脉冲决定电机转动角度，方向控制输出高低电平信号用来控制电动旋转方向，例如高电平正转，低电平反转。表7-12 CP1H X/XA型机脉冲输出端子分配
表7-13 CP1H Y型机脉冲输出端子分配
