PLC指示灯控制接线原理及梯形图编程

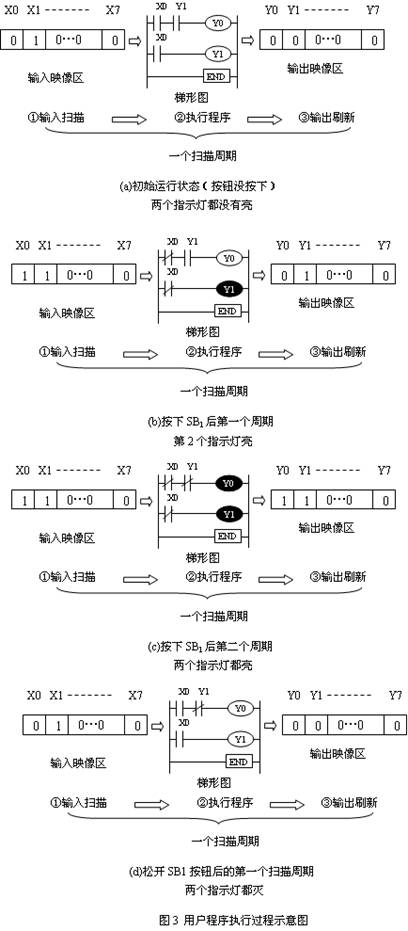

图1为PLC接线图，图2为控制梯形图。图3描述了每个扫描周期程序的执行过程。按钮SB2虽然在程序中没有使用，但其状态仍影响其对应编号的内部输入继电器的状态。图(a)中，①输入扫描过程，将两个按钮的状态扫描后，存入其映像区，由于SB2是停止按钮，所以，即使没有按下，其输入回路也是闭合的，因此，X1存“1”（ON状态），而其它位存“0”（OFF状态）。②执行程序过程，程序根据所用到触点的编号对应的内部继电器状态来运算。由于X0处于OFF状态，因此，对应的动合触点处于断开状态，运算结果是Y0、Y1处于OFF状态，其结果存入输出映像区，即Y0、Y1存“0”。③输出刷新过程，根据映像区各位的状态驱动输出设备，由于输出映像区均为OFF状态，所以，输出指示灯不能形成闭合回路，灯不亮。如果输入不发生变化，内部继电器的状态均不发生变化。图(b)中，按下SB1按钮后，X0输入回路闭合。①输入扫描将输入状态存入其映像区，X0、X1均存“1”。②执行程序过程，按照从左到右，从上到下的原则，逐条执行。第一行，X0触点闭合，但此时，Y1的状态为“0”，因此，Y1触点为断开状态，Y0没能导通，其状态为“0”。第二行，X0触点闭合，所以，Y1的状态为“1”。③输出刷新过程，由于Y1呈导通状态，灯2亮。

图(c)为按下SB1按钮后的第二个扫描周期。①输入扫描，由于输入状态不变，输入映像区不变。②执行程序过程，第一行，X0触点闭合，由于上一个周期中，Y1为ON状态，因此，Y1触点也闭合，Y0也呈导通状态；第二行，Y1还呈导通状态。Y0、Y1的状态均为“1”。③输出刷新过程，两个灯都亮。注意：由于PLC的扫描周期很短，我们用肉眼见到的现象可能是两灯同时亮。如果按钮没有变化，内部继电器、输出设备状态均无变化。

图( d)为松开SB1按钮后的第一个扫描周期。①输入扫描使输入映像区的X0存“0”、 X1存“1”。②执行程序过程，X0触点断开， Y1由于上个周期被置“1”，因此，Y1触点为闭合状态。③输出刷新过程，由于X0触点的断开，Y0 、Y1都呈断开状态。
