S7-300/400的S_CU加计数器指令

    (1)指令说明

   S_CU（加计数器）在输入端S出现上升沿时，使用输入端PV上的数值为预置值。如果在输入端R上的信号状态为“1”，则计数器复位，并将计数值设置为“0”。

    如果输入端CU上的信号状态从“0”变为“1”，并且计数器的值小于999，则计数器的值加1。

    如果计数器被置位，并且输入端CU上的RLO=1，此时即使没有从上升沿到下降沿的变化或从下降沿到上升沿的变化，计数器也会在下一扫描周期进行相应的计数。

    如果计数值大于0，则输出Q上的信号状态为“1”；如果计数值等于0，则输出Q上的信号状态为“0”。

   (2)编程示例（见表3-46）

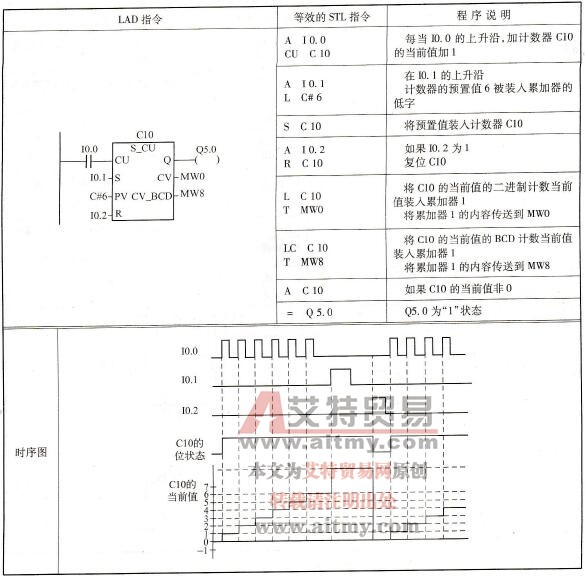

    表3-46    加计数器编程示例
