PLC的高速计数器指令的使用举例

来源:艾特贸易2017-06-04

简介1 .指令使用步骤 高速计数器指令的使用较为复杂,一般使用步骤如下: 1) 根据计数要求设置高速计数器的控制字节。例如,让 HSC1 的控制字节 SMB47=16#F8 ,则将 HSC1 设为允许计数、允

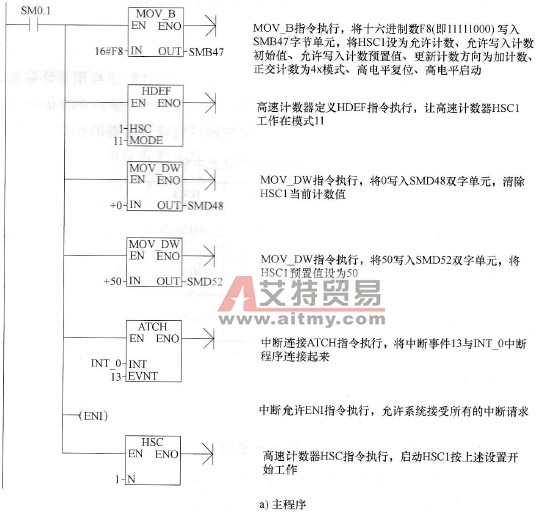

    1.指令使用步骤    高速计数器指令的使用较为复杂,一般使用步骤如下:    1)根据计数要求设置高速计数器的控制字节。例如,让HSC1的控制字节SMB47=16#F8,则将HSC1设为允许计数、允许写入计数初始值、允许写入计数预置值、更新计数方向为加计数、正交计数为4x模式、高电平复位、高电平启动。    2)执行HDEF指令,将某编号的高速计数器设为某种工作模式。    3)将计数初始值写入当前值存储器。当前值存储器是指SMD38SMD48SMD58SMD138SMD148SMD158    4)将计数预置值写入预置值存储器。预置值存储器是指SMD42SMD52SMD62SMD142SMD152SMD162。如果将预置值存储器写入16#00,则高速计数器不工作。    5)为了捕捉当前值( CV)等于预置值(PV),可用中断连接ATCH指令将条件CV= PV中断事件(如中断事件13)与某中断程序连接起来。    6)为了捕捉计数方向改变,可用中断连接ATCH指令将方向改变中断事件(如中断事件14)与某中断程序连接起来。    7)为了捕捉计数器外部复位,可用中断连接ATCH指令将外部复位中断事件(如中断事件15)与某中断程序连接起来。    8)执行中断允许ENI指令,允许系统接受高速计数器(HSC)产生的中断请求。    9)执行HSC指令,启动某高速计数器按前面的设置工作。    10)编写相关的中断程序。    2.指令的应用举例    高速计数器( HDEFHSC)指令的应用如图5-45所示。在主程序中,PLC第一次扫描时,SM0.1触点接通一个扫描周期,由上往下执行指令,依次进行高速计数器HSC1控制字节的设置、工作模式的设置、写入初始值、写入预置值、中断事件与中断程序连接、允许中断、启动HSC1工作。
高速计数器(HDEF、HSC)指令的应用举例
高速计数器(HDEF、HSC)指令的应用举例

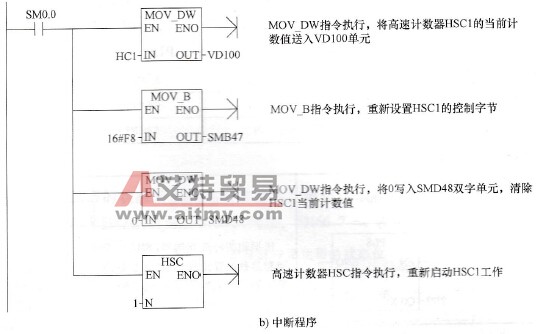

    5-45    高速计数器(HDEFHSC)指令的应用举例    HSC1开始计数后,如果当前计数值等于预置值,此为中断事件13,由于已将中断事件13INT_0中断程序连接起来,产生中断事件13后系统马上执行INT_0中断程序。在中断程序中,SM0.0触点闭合,由上往下执行指令,先读出HSC1的当前计数值,然后重新设置HSC1并对当前计数值清0,再启动HSC1重新开始工作。
