接通延时定时器TON指令

    TON指令为“接通延时”定时器指令。该指令有IN、PT、ET和Q等参数，当输人参数IN的逻辑运算结果(RLO)从“0”变为“1”（信号上升沿）时，启动该指令，开始计时，计时的时间由预设时间参数PT设定，当计时时间到达后，输出Q的信号状态为“1”。

    此时，只要输入参数IN仍为“1”，输出Q就保持为“1”，直到输入参数IN的信号状态从“1”变为“0”时，将复位输出Q。当输入参数IN检测到新的信号上升沿时，该定时器功能将再次启动。

    可以在输出参数ET处查询到当前时间值，该时间值从T#0s开始，在达到持续时间PT后保持不变。只要输入IN的信号状态变为“0”，输出ET就复位。

    “接通延时”定时器指令的时序图如图5-72所示。

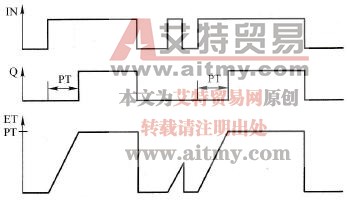

    图5-72    “接通延时”指令的时序图

    每次调用“接通延时”指令，必须将其分配给存储指令数据的IEC定时器。只有在调用指令且每次都会访问输出Q或ET时，才更新指令数据。

    灌装功能也可以使用“接通延时”指令实现，对应程序如图5-73所示。由于“接通延时”定时器定时期间，指令前的条件如果变为“0”，则定时器立即复位，故不需要使用“复位定时器”指令完善灌装功能。

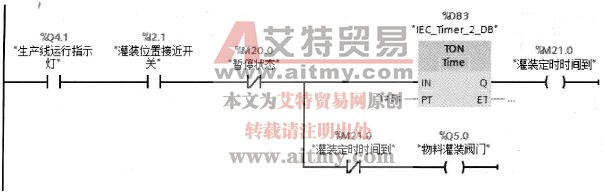

    图5-73    使用“接通延时”指令实现灌装功能
