流水灯光控制工作任务

  一、任务要求

  某广告牌边框饰灯有16盏彩灯，当广告牌开始工作时，要求当X0为“ON”时，饰灯开始从YO~ Y17每隔1s依次点亮一个，当亮至Y17时，又从Y17~ YO依次点亮一个，循环进行。本课题要求利用PLC中的左右循环指令完成程序控制。

  二、任务分析

  根据对题目控制要求的分析，初始条件当XO为“ON”时，则YO外接的灯L1点亮，其余各盏灯均未点亮，1 s之后，Y1外接的灯点亮，其余灯依次点亮，间隔1 s由M8013实现。

    1．输入／输出点的确定

    从上面的分析可知，需要1个输入点，16个输出点，具体输入／输出点分配如表4 -6-1列。

表4 -6 -1  流水灯光控制的输入／输出点分配表



    2．PLC控制接线图

    根据输入／输出点分配，PLC控制系统实现的流水灯光控制线路如图4-6 -5所示。



图4 -6 -5   PLC控制系统实

现的流水灯光控制线路图

  3．PLC梯形图

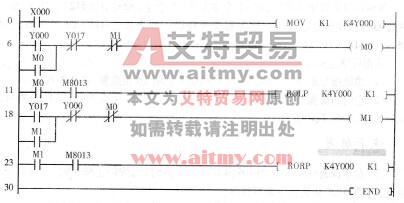

  根据控制要求设计的梯形图如图4 -6 -6所示。



图4 -6 -6流水灯光控制的梯形图
