如何使用断开延时定时指令

    断开延时定时器(TOF)用于在输入关闭后，延迟固定的一段时间再关闭输出。肩用输入打开时，定时器位立即打开，当前值被设为零。输入关闭时，定时器继续计时，直到消逝的时间达到预设时问。达到预设值后，定时器位关闭，当前值停止计时。

    如果输入关闭的时间短于预设数值，则定时器位仍保持在打开状态。TOF指令必须遇到从“打丌”至“关闭”的转换才开始计时。如果TOF定时器位于SCR区域内部，而且SCR区域处于非现用状态，则当前值被设为零，计时器位被关闭，而且当前值不计时。

   LAD和FBD定时器的选择如下：

   (1)单击定时器号码域，然后输入定时器号码。

   (2)倘若输入的定时器号码无效，则时间基准值继续为“？？？”。

   (3)将光标放在定时器框内稍等片刻，即可看到定时器工具提示。请查看此类定时器的有效号码列表。

   (4)一旦输入有效定时器号码，时间基准值就会在定时器框内显示，例如“10ms”。

    程序举例

   STL（见图6-20）

    图6-20    断开延时定时指令使用梯形图

    Network1//在(100×10ms)或1s之后，10ms定时器T33超时

   //I0.0打开至关闭=T33被启用，I0.0关闭至打开=禁止和复原T33

   LD I0.0

   TOF T33+100

   Network 2//定时器T33通过定时器触点T33控制Q0.0

   //

   LD T33

    =Q0.0

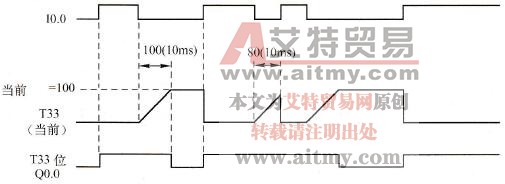

    时序图（见图6-21）

    图6-21    断开延时定时指令使用时序图
