边沿触发指令

    边沿触发是指用边沿触发信号产生一个机器周期的扫描脉冲，通常用于脉冲整形。边沿触发指令分为正跳变触发（上升沿）指令和负跳变（下降沿）指令两大类。正跳变触发指输入脉冲的上升沿使触点闭合(ON) -个扫描周期，负跳变触发指输入脉冲的下降沿使触点闭合(ON) 一个扫描周期。边沿触发指令格式见表2-5。

表2-5  边沿触发指令格式

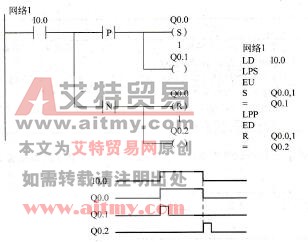

图2-31  例2-3的程序和时序图
