PLC单工通信与双工通信基本概念

    数据在通信线路上传输有方向性，按照数据在某一时刻传输的方向，线路通信方式可以划分为单工通信方式和双工通信方式，双工通信方式又可以分为半双工通信方式和全双工通信方式，如图10.2所示。

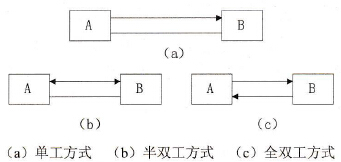

    图10.2    数据通信方式    (1)单工通信方式：只能沿单一方向发送或接收数据，而不能反向。如图10.2 (a)所示就是单工通信方式，其中A端只能作为发送端，B端只能作为接收端来接收数据。    (2)半双工方式：双工方式的信息可沿两个方向传送，每一个站既可以发送数据，也可以接收数据。但是在半双工通信方式时，在同一时刻只限于一个方向传送，如图10.2 (b)所示。其中，A端和B端都具有发送和接收的功能，但传送线路只有一条，或者A端发送B端接收，或者B端发送A端接收。    (3)全双工方式：全双工通信方式下，通信的双方都能在同一时刻接收和发送信息。如图10.2 (c)所示，数据的发送和接收分别由两根或两组不同的数据线传送，A端和B端双方都可以一面发送数据，一面接收数据。
