逻辑栈操作指令

   LD装载指令是从梯形图最左侧的母线画起的，如果要生成一条分支的母线，则需要利用语句表的栈操作指令来描述。

    栈操作指令有以下几种。

   LPS：逻辑堆栈指令，即把栈顶值复制后压入堆栈，栈底值丢失。

   LRD：逻辑读栈指令，即把逻辑堆栈第二级的值复制到栈顶，堆栈没有压入和弹出。

   LPP：逻辑弹栈指令，即把堆栈弹出一级，原来第二级的值变为新的栈顶值。

    图2-28所示为逻辑栈操作指令对栈区的影响，图中1V.x表示存储在栈区某个程序断点的地址。



图2-28  栈操作指令的操作过程

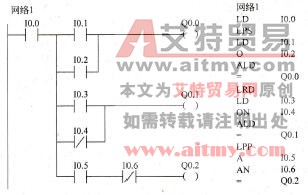

    图2-29所示的例子说明了这几条指令的作用。其中只用了2层栈，实际上逻辑堆栈有9层，故可以连续使用多次LPS指令。注意，LPS和LPP必须配对使用。



图2-29  LPS、LRD、LPP指令应用举例
