触摸屏手动操作界面的制作

来源:艾特贸易2019-09-01

简介(1) 手动操作界面 1 的制作 在“图形显示”的下拉菜单中选择“状态图显示”,在“按钮”下拉菜单中选择“保持型”。唯一要改动的是“读取存储器地址”。它们各自有自己的输入/


   (1)手动操作界面1的制作

    在“图形显示”的下拉菜单中选择“状态图显示”,在“按钮”下拉菜单中选择“保持型”。唯一要改动的是“读取存储器地址”。它们各自有自己的输入/输出地址。如图13-47所示。

    具体制作过程如下:首先是状态指示灯的制作,在“指示灯”的下拉菜单中选取“状态指示灯”,在“Property”对话框的“读取存储器地址”中输入“Y30”。如图13-48所示。

    图形名称选择“HMIO01”,如图13-49所示。

 图13-47手动操作1界面

13-47手动操作1界面

 图13-48指示灯写入存储器设置

13-48指示灯写入存储器设置

    启动、停止按钮的制作:在“按钮”下拉菜单中选择“保持型”,在“Property”对话框的写入存储器地址和读取存储器地址中输入“M54”(启动)、“M55”(停止)。如图13-50所示。

 图13-49图形选择

13-49图形选择

 图13-50按钮制作图

13-50按钮制作图

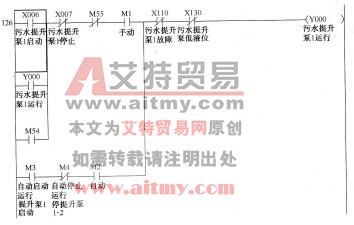

    污水提升泵l程序如图13-51所示。手动时Ml得电,只要按下启动按钮X006YOOO得电,自锁污水提升泵1运行。状态指示灯亮。当按下停止按钮X007时,污水提升泵l停止运行。状态指示灯灭。同样,当在触摸屏上使M54得电启动运行提升泵1,当M55得电停止运行,停止运行污水提升泵1

    曝气风机1、出水泵1、回用水泵、在线清洗泵、回用水消毒泵运行程序与上面污水提升泵1类似,这里不再赘述。

   (2)手动操作界面2的制作

    手动操作界面2的制作如同界面1一样。分别是膜清洗泵1运行、膜清洗泵2运行、反应池排污泵运行、车间排污泵运行、曝气电动阀1、曝气电动阀2、出水电动阀。界面如图13-52所示。

 图13-51污水提升泵1运行程序

13-51污水提升泵1运行程序

 图13-52手动操作界面2

13-52手动操作界面2

    曝气电动阀1指示灯制作:在“指示灯”下拉菜单中选择“状态指示灯”,在“Property”对话框的读取存储器地址中输入“M200”,在文字中输入“曝气阀关到位”。如图13-53所示。

    曝气电动阀1按钮开关的制作:按钮选择“保持型”,在“Property”对话框的写入存储器地址和读取存储器地址中输入“M58”(开)、“M59”(关)。如图13-54所示。

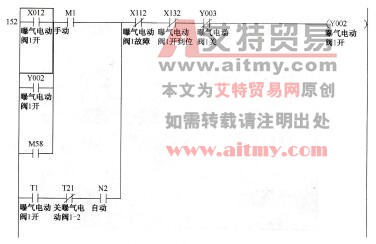

    曝气电动阀1开的运行程序如图13-55所示,手动操作时Ml得电,当按下启动按钮X012或触摸M58,线圈Y002得电,自锁曝气电动阀1开,其状态指示灯“开”,T1动作,开启曝气电动阀1;当T21得电,自动关闭曝气电动阀1

 图13-53曝气电动阀1设置

13-53曝气电动阀1设置

 图13-54曝气电动阀1按钮开关设置

13-54曝气电动阀1按钮开关设置

 图13-55曝气电动阀1开程序

13-55曝气电动阀1开程序

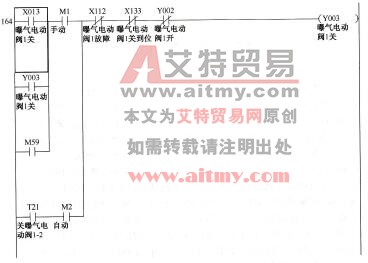

    曝气电动阀l关运行程序如图13-56所示,当按下停止按钮X013或触摸M59,线圈Y003得电自锁,曝气电动阀1关,其状态指示灯显示“关”,当曝气电动阀停止下来时,曝气电动阀1关到位,指示灯亮。

 图13-56曝气电动阀1关程序

13-56曝气电动阀1关程序
