触摸屏IO状态显示界面的制作

来源：艾特贸易2019-09-01

简介IO 状态显示界面如图 13-38 所示。用于显示 PLC 的 IO 状态、系统故障。在“指示灯”的下拉菜单中选择“简易指示灯”，在“绘图”下拉菜单中选择“静态文字”。在“元件”下拉菜单

IO状态显示界面如图13-38所示。用于显示PLC的IO状态、系统故障。

在“指示灯”的下拉菜单中选择“简易指示灯”，在“绘图”下拉菜单中选择“静态文字”。

在“元件”下拉菜单的“输入”菜单中选择“数值输入”，在“写入寄存器地址”和“读取寄存器地址”中输入“D100”。如图13-39所示。在PLC程序中可以将各种故障点传送到D100中，如图13-40所示。

图13-38状态显示图

图13-39写入存储器设置

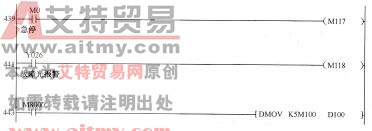

图13-40故障点传送到Dl00程序
