触摸屏系统运行界面的制作

    系统运行界面如图13-43所示，用于显示系统待机、故障灯光报警、故障声光报警状态。

    在“指示灯”菜单中选择“状态指示灯”，在“Property”对话框读取存储器地址对话框中输入Y24。在“静态文字”中输入系统运行。如图13-44所示。



图13-43  系统运行界面



图13-44系统运行存储器地址

    系统待机、故障灯光报警、故障声光报警的制作同系统运行。但其存储器地址分别为Y25、Y26、Y27。

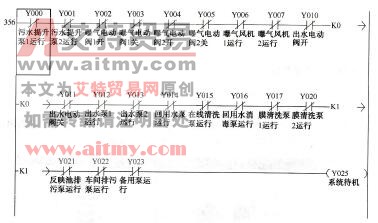

    系统待机PLC程序如图13-45所示。



图13-45系统待机程序

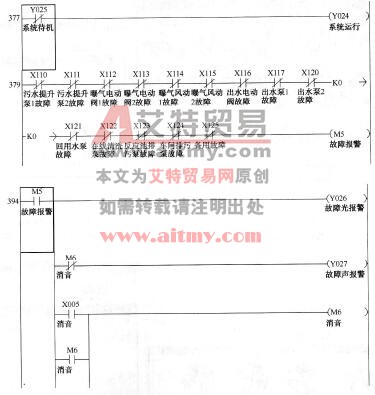

    当任一设备工作，系统处于运行状态。当任一设备中出现故障时，故障报警就会发出报警信号。故障光报警和故障声报警都会动作。如图13-46所示。



图13-46故障报警程序
