触摸屏自动界面的制作

    自动界面如图13-27所示，主要有按钮自动启动、自动停止、急停复位、消音、急停、各种状态指示元件。



图13-27  自动界面

   (1)按钮的制作

    在“按钮”选项中选择“保持型”，在“Property”对话框的“写入寄存器地址”和“读取寄存器地址”对话框中的“元件”中选取“M”，在“地址（数值）”中写入“52”。如图13-28所示。



图13-28写入寄存器设置

    在“文字”中输入“自动启动”，“文字大小”为32。自动停止、急停复位、消音、急停的制作如同自动启动。不过他们寄存器地址各不相同，分别是53、51、88、50。为了便于分辨，分别采用不同的颜色。

    自动启动按钮对应PLC程序如图13-29所示。当XOOO=1得电时，线圈M2得电，采用自动程序。



图13-29  自动启动程序

  提升泵1启动程序如图13-30所示。当给XO01通电或M52得电时，线圈M3得电自锁，自动启动运行，提升泵1启动。2s后T30得电动作，长闭节点T30断开，M3失电。

图13-30提升泵1启动程序

    曝气阀启动程序如图13-31所示。提升泵1启动5s后，TO得电，提升泵2启动，提升泵启动5s后，T1、T2得电，曝气电动阀1和曝气阀2开。



图13-31  曝气阀启动程序

    自动停止按钮对应PLC程序如图13-32和图13-33所示。当X002点电M4得电，自锁自动停止。



图13-32  自动停止开始程序

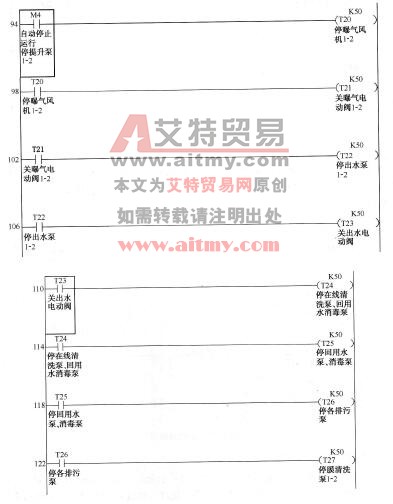

   5s后T20得电动作，停曝气风机1-2。5s后T21动作，关曝气电动阀1-2。5s后T22动作，停出水泵1-2。5s后T23动作，关出水电动阀。5s后T24动作，停在线清洗泵，回用水消毒泵。5s后T25动作，停回用水泵，消毒泵。5s后T26动作，停各排污泵。5s后T27动作，停膜清洗泵1-2。如图13-33所示。



图13-33  自动延时停止程序

  急停按钮对应PLC程序如图13-34所示。当按下系统急停按钮X003时，线圈MO得电自锁。所有的输出复位。



图13-34急停程序图

    消音按钮对应PLC程序如图13-35所示。当故障报警M5动作时，故障光报警和故障声报警也同时动作。当故障解决后就需要将这些报警消音，按下消音按钮X005，消音线圈M6动作自锁。



图13-35消音程序图

   (2)状态指示灯的制作

    在“元件”下拉菜单的“指示灯”中选择“状态指示灯”，在“Property”对话框中的“读取存储器”中的“元件种类”中输入“X”，在“地址（数值）”中输入“0”，单击确定。如图13-36所示。

    在“文字”中输入“系统自动”，字体大小选择16，文字颜色为黑色。背景颜色选择绿色。如图13-37所示。

    系统待机、系统正常、污水池液位正常、反应池液位正常、车间污水液位正常、曝气阀1关到位、曝气阀2关到位，以及出水阀关到位的制作按照系统自动的步骤来制作。但要将读取存储器地址分别改为Y24、Y26、X130、X126、X131、M200、M202、M204。为了便于查看和分辨，状态指示灯分别选取不同的颜色。



图13-36读取存储器设置



图13-37背景颜色选择
