字逻辑运算指令

    字逻辑运算指令包括WAND（字逻辑与）、WOR（字逻辑或）、WXOR（字逻辑异或）和NEG(求补)指令，它们的功能指令编号分别为FNC26~ FNC29。

    使用字逻辑运算应注意：

   (1) WAND、WOR和WXOR指令的[S1]和[S2]均可以取所有的数据类型，目标操作数可取KnY、KnM、KnS、T、C、D、V和Z。16位运算占7个程序步，32位运算占l3个程序步。

   (2)字逻辑与、字逻辑或、字逻辑异或(Exclusive)指令以位(bit)为单位作相应的运算（见表4 -5 -2）。

   (3) XOR指令与求反指令(CML)组合使用可以实现“异或非”运算，（如图4-5 -5所示）。

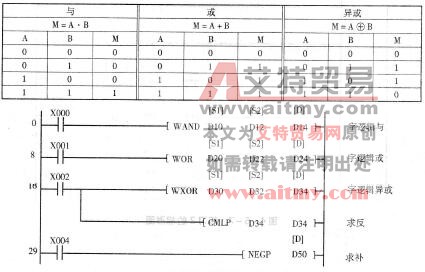

表4 -5 -2逻辑运算关系表



图4 -5 -5字逻辑运算的梯形图

   (4)求补(NEG，Negation)指令只有目标操区作数，可取KnY、KnY、KnS、T、C、D、V和Z。16位运算占3个程序步，32位运算占5个程序步。求补指令将[D]指定的数的每一位取反后该数再加1，结果存于同一元件，求补指令实际上是绝对值不变的变号操作。FX系列可编程序控制器的负数用2的补码形式来表示，最高位为符号位，正数时该位为0，负数时为1，将负数求补后得到它的绝对值。
