基于以太网的S7连接通信的组态S7连接

    组态好两个S7-300站后，点击工具栏上的按钮，打开NetPro，看到连接到以太网上的两个站（见图8-22）。选中“SIMATIC 300 (1)”站点的CPU 313 - 2DP所在的小方框，在下面的窗口出现连接表，双击连接表第一行的空白处，建立一个新连接。

    在出现的“插入新连接”对话框中（见图8-22的右图），系统默认的通信伙伴为站点SIMATCI 300  (2)的CPU 315，默认的连接类型为S7连接。

    点击“确定”按钮，出现“属性- S7连接”对话框（见图8-23）。在“本地连接端点”区，没有选中复选框“单向”，因此连接是双向的，在连接表中生成了“本地ID”和“伙伴ID”。因为两个站是通信伙伴，它们在连接表中的ID相同。点击“地址详细信息”按钮，可以查看地址的详细信息。

    为了保证运行时成功地建立起连接，应指定连接的一方为主动方，而另一方为被动方。否则连接就无法建立。在上电时由主动接点建立连接，并且在整个运行期间保持连接状态。

    如果选中图8-23的复选框“建立激活的连接”，连接表的“激活的连接伙伴”列显示“是”（见图8-22），在运行时由本地节点建立连接，反之由通信伙伴建立连接。

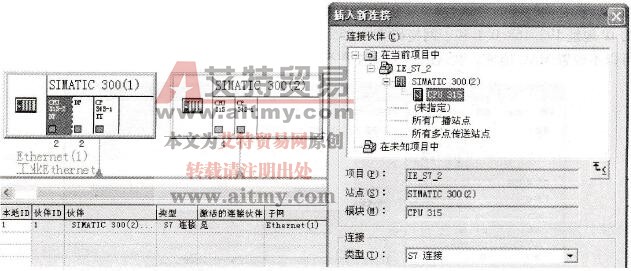

    图8-22    组态S7连接

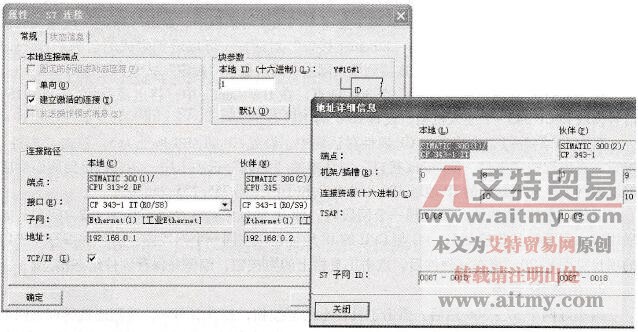

    图8-23    “属性- S7连接”对话框

    选中NetPro中“SIMATIC 300(2)”站点的CPU 315所在的小方框，下面的窗口是自动生成的该站点一侧的连接表（见图8-24），双击连接表中的“S7连接”，将出现该站点一侧的连接属性对话框。

    图8-24    SIMATIC 300 (2)一侧的S7连接

    组态好连接后，点击工具栏上的按钮，编译并保存网络组态信息。

    因为是双向通信，应将通信双方的连接信息分别下载给两块CPU。

   S7-300站点是否能作S7通信的客户机或建立S7双向连接，与CPU和以太网CP的订货号和固件版本号都有关系。
