SIMATIC产品的轨迹和逻辑分析器功能

    在SIMATIC产品中，S7 - 1500CPU、S7 -1200 CPU（固件版本：V4.0）和G120等设备都支持轨迹和逻辑分析器功能。

    使用轨迹和逻辑分析器功能可记录设备变量（例如CPU的驱动参数变量、系统变量和用户变量），并对记录进行评估。

    记录数据保存于设备上，内存空间限制最大记录时长，记录可用的内存空间取决于所使用的硬件。记录数据在需要时可由工程系统( ES)读出，永久保存。因而，轨迹和逻辑分析器功能适合于监视高度动态进程。

    使用“轨迹”的操作方法如下：

   1)通过TIA Portal在编程设备(PG)上配置轨迹。可在轨迹配置过程中指定待记录信号、记录时长和触发条件。轨迹配置依不同设备而有所不同，且在各个设备部分加以描述。

   2)将轨迹配置从PG传输到设备。

   3)等待记录。如果激活了已设置轨迹配置，则会独立于PG之外开始记录。一旦满足配置的触发条件即开始记录。

   4)将测量结果从设备传输到PG。完成记录后可以随时保存测量，与测量时间无关。

   5)评估、管理和保存测量结果。

    在TIA Portal软件中，双击项目树中“Traces”条目下的“添加新Trace”，即可以添加新的轨迹，默认名称为“Trace”。双击该“Trace”，打开轨迹编辑器，如图9-20所示。该轨迹编辑器中，包括“配置”视图和“示意图”视图。其中“配置”视图也称组态选项卡，“示意图”视图也称曲线选项卡。

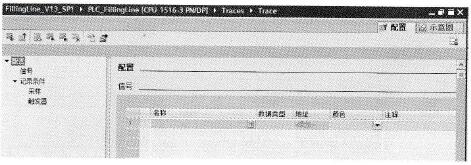

    图9-20    轨迹编辑器界面（组态选项卡）

    在轨迹编辑器的工具栏中，有许多工具按钮用于在项目和设备中管理轨迹，具体含义参见表9-6。

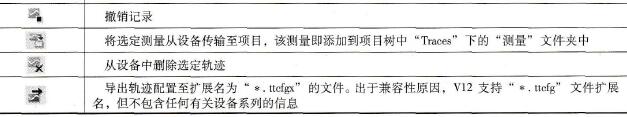

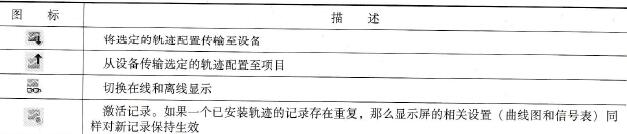

    表9-6    轨迹编辑器的工具栏中按钮的含义

    轨迹编辑器中，组态选项卡针对记录时长、触发条件以及信号选择进行设备特定的配置，曲线选项卡以曲线图的形式显示已记录的数值，以信号表的形式显示被测信号的某些属性。

    例如，对自动灌装生产线的“实际液位”变量进行轨迹记录。在组态选项卡的“信号”选项中添加“实际液位”变量，如图9-21所示。在“采样”选项中设置记录时间点为OB30（循环间隔为500 ms），并勾选“使用最大记录时长”复选框，如图9-22所示。在“触发器”选项中设置记录模式为“立即记录”（也可以选择“变量触发”记录模式并设置触发变量），如图9-23所示。然后单击轨迹编辑器工具栏中的按钮“”，将该轨迹配置传输至设备，则轨迹编辑器自动切换至曲线选项卡。

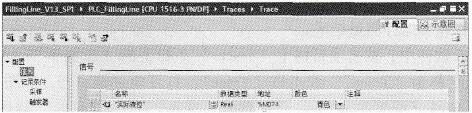

    图9-21    添加轨迹变量

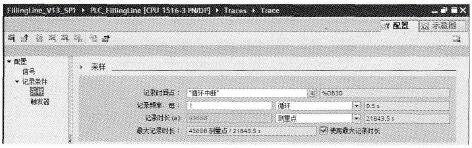

    图9-22    设置轨迹变量的采样参数

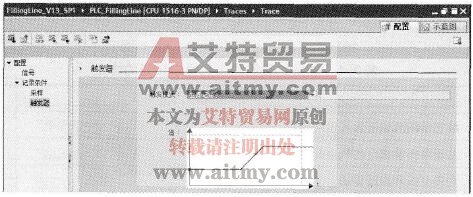

    图9-23    设置轨迹变量的触发模式

    此时单击工具栏中的激活记录按钮“”，进入轨迹记录状态，如图9-24所示。

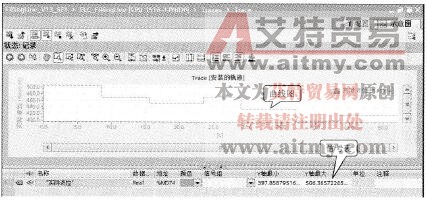

    图9-24    轨迹变量的曲线选项卡

    图9-24中的曲线选项卡包含两个区域，上方是曲线图，下方是信号表。曲线图以曲线的形式显示变量轨迹，在图形下部可显示位轨迹（例如，添加了位变量轨迹时）；信号表列出了所选测量的信号，并提供了某些属性的设置选项。在曲线图中，其工具栏和快捷菜单中提供了各种用于评估测量结果的选项，在信号表的列中也显示了可供评估的数据。

    单击工具栏中的“激活记录”按钮“”，可撤销记录。单击“将选定测量从设备传输至项目”按钮“”，可将该轨迹记录传输至项目，存储在项目树中“Traces”下的“测量”文件夹中；每传输一次，则自动生成一个文件，如图9-25所示。

    图9-25    保存在项目中的轨迹存储路径
