S7-1500采用过程映像输入进行系统诊断

    为了在出现故障时也能正确地处理输入和输出数据，一些模块提供了值状态（质量信息，即Quality Information，QI），以供程序查询I/O数据的有效性而做出正确的响应。

    值状态是指通过过程映像输入(PⅡ)供用户程序使用的I/O通道诊断信息，与用户数据同步传送。值状态的每个位均指定给一个通道，并提供有关值有效性的信息（0=值不正确）。

    1．组态“值状态”

    要使用通道值状态时，需要对相应模块属性的“值状态”进行勾选。例如，对自动灌装生产线中的数字量输入模块的通道设置“值状态”，需要在该模块的“设备组态”界面的“属性”选项卡的“常规”子选项卡中，对“模块参数”的“DI组态”条目勾选“值状态”，如图9-11所示。同理，对于数字量输出模块、模拟量输入模块和模拟量输出模块，若设置“值状态”，则需在相应模块的“模块参数”选项的“DQ组态”“AI组态”或“AQ组态”条目中勾选“值状态”。

    图9-11    数字量输入模块的“值状态”参数设置

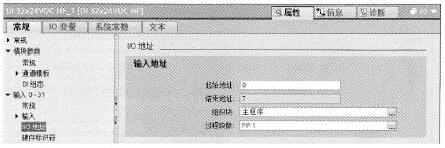

    需要注意的是，当设置了“值状态”，则系统为该模块的每个通道均唯一性地分配值状态位，占用输入过程映像区地址，故整个模块的I/O地址范围发生了变化。对于输入模块，直接在用户数据后面分配输入地址；对于输出模块，将分配下一个可用输入地址。例如，对自动灌装生产线的数字量输入模块DI 32×DC24V HF设置了“值状态”后的I/O地址，如图9-12所示，其中输入地址0~3为数字量输入通道地址，输入地址4～7为32个数字量输入通道对应的值状态地址。

    图9-12    数字量输入模块设置“值状态”后的I/O地址

    对数字量输出模块DQ32xDC24V/0.5A ST设置了“值状态”后的I/O地址，如图9-13所示，其中输出地址4~7为数字量输出通道地址，而输入地址8~11为32个数字量输出通道对应的值状态地址。

    图9-13    数字量输出模块设置“值状态”后的I/O地址

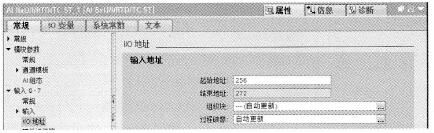

    对模拟量输入模块AI8xU/I/RTD/TC ST设置了“值状态”后的I/O地址，如图9-14所示，其中输入地址256~271为模拟量输入通道地址，而输入地址272为8路模拟量输入通道对应的值状态地址（每路模拟量输入通道的值状态占用272个字节地址中的一个位）。

    图9-14    模拟量输入模块设置“值状态”后的I/O地址

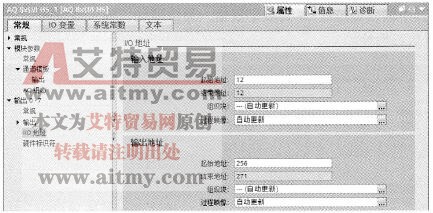

    对模拟量输出模块AQ8xU/I HS设置了“值状态”后的I/O地址，如图9-15所示，其中输出地址256~ 271为模拟量输出通道地址，而输入地址12为8路模拟量输出通道对应的值状态地址（每路模拟量输出通道的值状态占用12个字节地址中的一个位）。

    图9-15    模拟量输出模块设置“值状态”后的I/O地址

    2．访问“值状态”

    对I/O模块设置为值状态后，可以通过程序访问模块通道的值状态，并进行相应的响应处理。

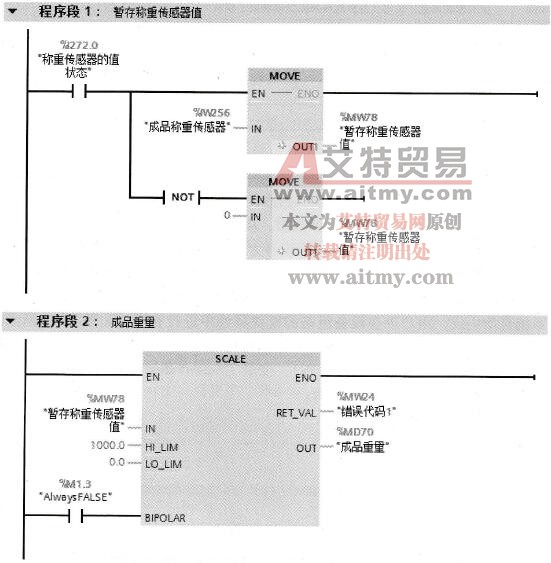

    例如，在自动灌装生产线中，如果连接成品称重传感器的模拟量输入通道值有效，则检测重量值，否则以0代替输入通道值。相应程序段如图9-16所示。

    图9-16    根据“值状态”实现成品重量采集
