S7路由功能中组态PG/PC

    用鼠标右键点击SIMATIC管理器中的项目，执行出现的快捷菜单中的命令“插入新对象”→“PG/PC”。双击右边窗口新生成的PG/PC，打开它的属性对话框。点击“接口”选项卡中的“新建”按钮（见图9-25），选中出现的“新建接口-类型选择”对话框中的“Industrial Ethemet”，点击“确定”按钮，生成一个以太网接口。

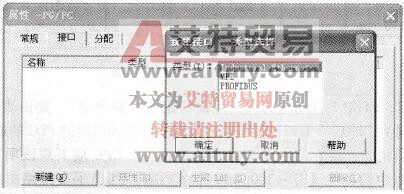

    图9-25    生成PG/PC的以太网接口

    选中接口列表中生成的工业以太网接口，点击“属性”按钮，打开PG/PC的“属性-Ethemet接口”对话框（见图9-26），设置计算机普通网卡的MAC地址和IP地址。IP地址应与图8-8中设置的相同。可以用“设置PG/PC接口”对话框的诊断功能读取网卡的MAC地址。如果使用ISO协议，可以不设置IP地址。

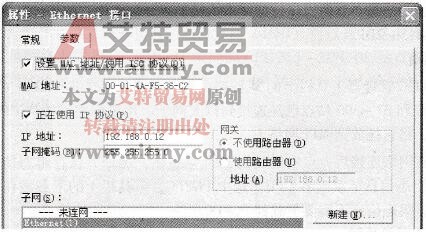

    图9-26    设置PG/PC的以太网接口

    点击“确定”按钮，返回“属性- PG/PC”对话框。打开“分配”选项卡（见图9-27），选中“PG/PC中的接口参数分配”列表框中使用ISO协议的网卡。点击“分配”按钮，将ISO协议“分配”给上面“组态的接口”列表框中的以太网接口。分配后PG/PC站连接到网络的接线两边出现黄色区域（见图9-23）。

    分配成功后，“未分配”区内“组态的接口”列表框中的以太网接口消失，下面的“分配”列表框中出现以太网接口和分配的参数（见图9-28）。选中以太网接口后，点击“断开”按钮，可以取消参数分配，返回图9-27所示状态。

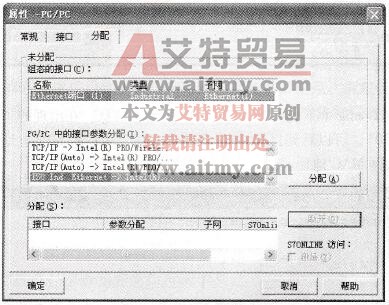

    图9-27    分配PG/PC的以太网接口的参数

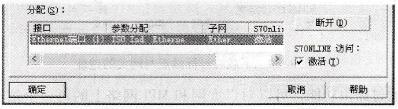

    图9-28    分配后PC/PC的以太网接口的参数

    这种参数分配不是必要的操作，即使不执行上述分配操作，编程计算机也可以访问MPI网络上的CPU 413 -2DP。
