用变频器驱动电动机时交流电抗器的选用技术方

    1．作用    交流电抗器实际上是一个带铁芯的三相电感器，如图8-3所示。

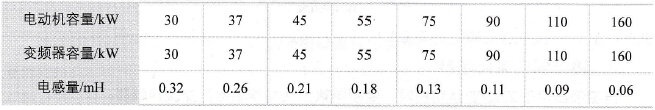

    图8-3    交流电抗器    交流电抗器的作用有以下3种。    ①抑制谐波电流，提高变频器的电能利用效率（可将功率因数提高至0.85以上）。    ②由于电抗器对突变电流有一定的阻碍作用，故在接通变频器瞬间，可降低浪涌电流大小，减小电流对变频器的冲击。    ③可减小三相电源不平衡的影响。    2．应用场合    交流电抗器不是变频器必用外部设备，可根据实际情况考虑使用。当遇到下面的情况之一时，可考虑给变频器安装交流电抗器。    ①电源的容量很大，达到变频器容量10倍以上，应安装交流电抗器。    ②若在同一供电电源中接有晶闸管整流器，或者电源中接有补偿电容（提高功率因数），应安装交流电抗器。    ③三相供电电源不平衡超过3%时，应安装交流电抗器。    ④变频器功率大于30kW时，应安装交流电抗器。    ⑤变频器供电电源中含有较多高次谐波成分时，应考虑安装交流电抗器。    在选用交流电抗器时，为了减小电抗器对电能的损耗，要求电抗器的电感量与变频器的容量相适应。表8-2列出常用交流电抗器的规格。    表8-2    常用交流电抗器的规格
