用变频器驱动电动机时主回路外围设备的接线技

    变频器主回路设备直接接触高电压大电流，主回路外围设备选用不当，轻则变频器不能正常工作，重则损坏变频器。变频器主回路外围设备和接线如图8-2所示，这是一个较齐全的主回路接线图，在实际中有些设备可不采用。

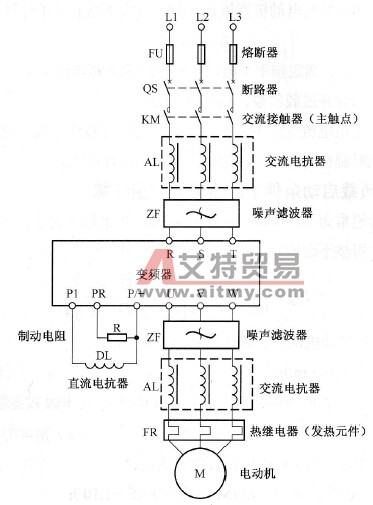

    图8-2    变频器主回路的外围设备和接线    从图中可以看出，变频器主回路的外围设备有熔断器、断路器、交流接触器（主触点）、交流电抗器、噪声滤波器、制动电阻、直接电抗器和热继电器（发热元件）。为了降低成本，在要求不高的情况下，主回路外围设备大多数可省掉，如仅保留断路器。
