变频电源驱动电路中IR2110电气特性

    (1)额定值。IR2110的电气特性额定值见表3-1。    表3-1    IR2110电气特额定值

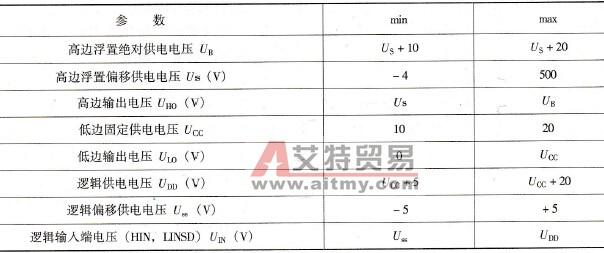

    (2)推荐工作条件。IR2110推荐工作条件见表3-2。    表3-2    R2110推荐工作条件
    IR2110具有以下优点：    1)自举悬浮驱动电源可同时驱动同一桥臂的上、下两个开关器件，驱动5 00V主电路系统，工作频率高，可以达到500kHz。    2)具有电源欠压保护关断逻辑。    3)输出用图腾柱结构，驱动峰值电流为2A。    4)两通道设有低压延时封锁(50ns)。    芯片还有一个封锁两路输出的保护端SD，在SD输入高电平时，两路输出均被封锁。    IR2110的优点给实际系统设计带来了极大方便，特别是自举悬浮驱动电源大大简化了驱动电源设计，只用一路电源即可完成上下桥臂两个功率开关器件的驱动。
