高品质变频电源中基于APFC技术的整流器设计

来源:艾特贸易2017-06-04

简介基于 APFC 技术的整流器的主电路采用 Boost 变换器结构,如图 5-7 虚线框内所示。 APFC 技术的核心是引进电压和电流反馈,以构成一个双闭环控制系统,外环稳定输出电压,内环实现输入

    基于APFC技术的整流器的主电路采用Boost变换器结构,如图5-7虚线框内所示。APFC技术的核心是引进电压和电流反馈,以构成一个双闭环控制系统,外环稳定输出电压,内环实现输入电流调控和整形,使之成为与电压同相位的标准正弦波,以提高入端功率因数。内环的电流控制是对输入端电流进行连续调控,使电网全周期向整流器提供电流。采用UC3854组成的APFC整流器如图5-8所示,其中UC38545脚和4脚各通过一个电阻(R4R3)接在主电路中电流采样电阻R18的两端,11脚接在APFC主电路输出端,6脚输入线电压波形,8脚输入线电压有效值,经过UC3854的运算处理,在16脚得到PWM信号,以控制开关管MOSFET (S5)。在UC3854的内部形成闭环的电流调节器,调控的结果使主回路的电流跟踪整流电压的波形。以UC385411脚相连的电压采样和整流电压的有效值及16PWM驱动等电路在UC3854的内部形成闭环电压调节器,使APFC整流器输出高稳定的直流电压。APFC整流器中还设计了保护电路,当UC385410脚接高电平时,控制电路工作。芯片的工作电压为17~ 22V15脚接一个稳压管进行电压限幅保护。13脚接电容实现软启动功能,2脚的电路用来限制最大电流。

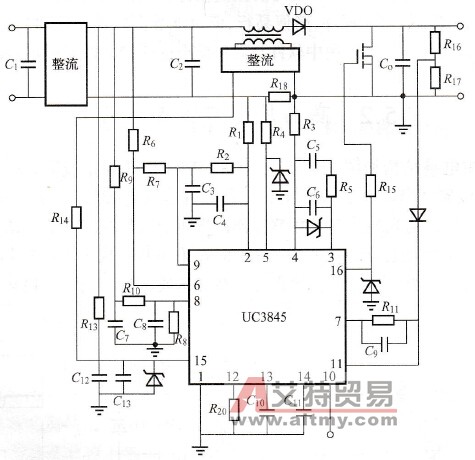

由UC3854构成的APFC整流器
    5-8    UC3854构成的APFC整流器
