变频电源设计中IPM的选用

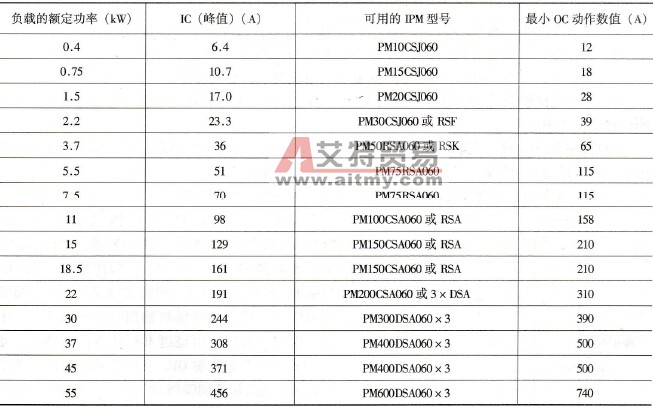

    IPM在选用时，首先是根据变频电源的容量（负载的额定功率），同时也要考虑供电电源容量，确定其额定值和最大值，然后选择具体型号。选型时，有两个主要方面需要考虑。根据IPM的过流动作数值以确定峰值电流及适当的热设计，以保证结温峰值永远小于最大结温额定值，使基板的温度永远低于过热动作数值。    峰值电流依负载的功率额定值而定。表5-2是根据OC动作数值和负载峰值电流而给出的交流220V感性负载推荐使用的IPM类型。负载峰值电流是基于变频电源和负载工作的效率、功率因数、最大负载和电流脉动而设定的。负载电流最大峰值可由下式计算    表5-2    交流220V电动机额定值对OC保护设置的要求数据
      (5-10)式中 P-负载功率，W；    OL-变频电源最大过载系数；    λ-电流脉动因数；    η-变频电源的效率；    φF-功率因数；    UAC-交流线电压，V。    例如：电源UAC= 220V交流，负载P=3.7kW，OL= 150%，λ=120%，η=0.9，φF= 0.76，则Ic（峰值）= 36.1A。    依据表5-2的推荐型号PM50RSA060规定的最小OC动作数值是65A，所以这个型号能够满足第一个要求，选定后，还需通过适当的热设计来满足其热要求。在具体的应用中，应针对器件手册中给定的参数如：最大额定值、特性参数（电气特性、热特性、机械特性）以及推荐的工作条件进行系统设计。
