变频电源设计中智能化晶体管模块

    日本三菱公司的IPM有四种电路形式，即单管封装(H)、双管封装(D)、六合一封装(C)、七合一封装(R)，如图5-1所示。其中C型和R型是专为变频电源使用设计的。    IPM有精良的内置保护电路以避免因系统失灵或过应力而使功率器件损坏，所设置的故障检测和速断装置允许在不牺牲可靠性的条件下，最大限度地利用功率元件的容量。内置保护功能的框图如图5-2所示。

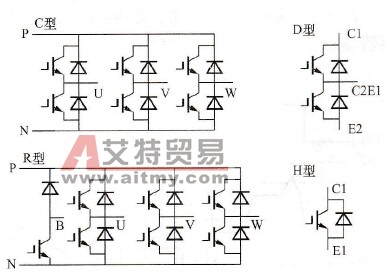

    图5-1    三菱IPM的封装    如果IPM模块其中一种保护电路动作，IGBT栅极驱动单元就会关断电流，并输出一个故障信号(FO)。IPM的主要优点在于：    (1)由于IPM集成了驱动和保护电路，使用户产品的设计变得相当容易，缩短了产品上市的时间。    (2)自动化的IPM组装和测试手段提高了系统的可靠性，其他还包括减少所需采购、存储和组装的元件数等优点。    (3)由于IPM通态损耗和开关损耗都比较低，使得散热器减少，因而系统尺寸也减少。    (4)所有的IPM都采用同样的标准化与逻辑电平控制电路相联的栅控接口，在产品系列扩充时无须另行设计驱动电路。    (5) IPM在故障情况下的自保护能力，减低了器件在开发和使用中过载情况下的损坏机会。

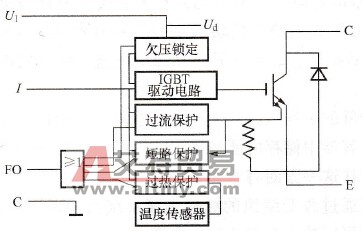

    图5-2    IPM的保护功能框图    V1、I、FO、C-控制端子；C、E-主端子
