多台电动机变频控制中不用比例给定器实现多台

    多台变频器的比例运行，一般必须采用比例给定器，由主速度给定单元（开环时）或数字式调节器（闭环时）给定一模拟信号，该信号供给各比例给定单元，再由各比例给定单元控制各台变频器。由此构成的系统元件多，占用空间大，成本较高且系统复杂。变频器本身有许多功能可供开发、利用，其中增益频率与偏置频率功能可以利用，使多台变频器不用比例给定单元也能实现比例运行。    增益频率与偏置频率功能原本并不是为比例运行设计的，是变频器由外部模拟信号设定频率时，决定模拟信号最大值及最小值相对应频率的功能。模拟信号最大值所对应的频率称为增益频率，模拟信号最小值所对应的频率称为偏置频率。    如某公司有几台造粒机，在工艺上要求三种原料按1：0.5：0.65的比例熔溶后混合，并采用压力闭环控制，以保证动态时混合比例精确。系统由压力传感器、压力变送器、数字式调节器、变频器、永磁式同步电动机组成，如图10-22所示。利用变频器的增益频率、偏置频率功能，可实现三种原料的精确添加控制，各计量泵转速误差仅为0. 03 r/min，达到了工艺要求的精度。具体设定为：    1#~3#变频器增益频率分别设定为100、50、65 Hz，偏置频率均设定为0Hz。实际调整时，由于变频器之间有一定的误差，必须在正常工作频率范围内仔细调整，根据比例关系验算，将误差减至最小。同时还必须分别调整三台变频器的加减速时间，使各台变频器达到设定频率的时间基本一致。    利用增益频率和偏置频率功能，实现多台变频器比例运行，具有减少了设备投资，而且系统简单可靠，便于调整。利用该功能还可以使多台变频器同步运行。

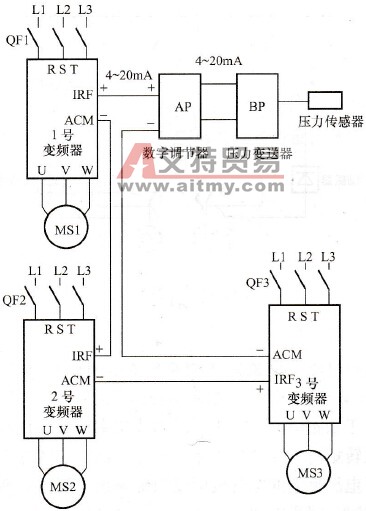

    图10-22    无比例给定器实现多台变频器比例运行配置图
