变频调速主电路的构成

    变频器在实际应用中，还需要和许多外接的配件一起使用，图7-1所示是一个比较完整的主电路。今简要说明如下：    低压断路器QF和接触器KM用于接通变频器的电源；    交流电抗器LAC和直流电抗器LDC用于改善功率因数；    输入滤波器Z1、输出滤波器Z2用于抗干扰；    制动电阻RB和制动单元YB用于能耗制动。    由于变频器有比较完善的过电流和过载保护功能，且低压断路器也具有过电流保护功能，故进线侧可以不接熔断器。    又因为变频器内部具有电子热保护功能，故在只接一台电动机的情况下，可不必接热继电器。

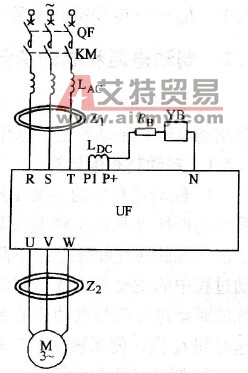

    图7-1    变频调速主电路
