MM440变频器用基本操作面板(BOP)进行调试

    利用基本操作面板(BOP)可以更改变频器的各个参数。为了用BOP设置参数，首先必须将SDP面板从变频器上拆卸下来，然后装上BOP面板。

   BOP具有五位数字的七段显示，用于显示参数的序号和数值，报警和故障信息，以及该参数的设定值和实际值。BOP不能存储参数的信息。

   (1)基本操作面板(BOP)上的按钮及其功能

    基本操作面板(BOP)上的按钮及其功能如表3-2所示。

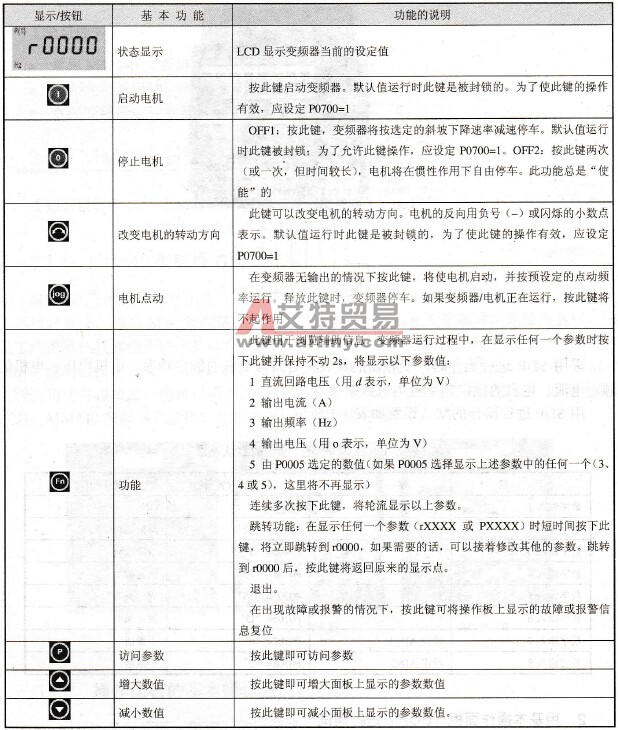

    表3-2    基本操作面板(BOP)上的按钮及其功能

   (2)用基本操作面板(BOP)更改参数的数值

    下面以更改参数P0004的数值为例介绍操作步骤，见表3-3、表3-4。

    ①用BOP改变P0004参数过滤功能，见表3-3。

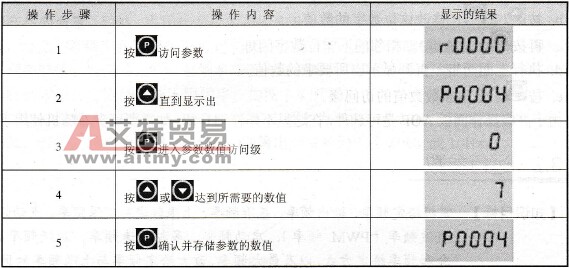

    表3-3    用BOP改变P0004参数过滤功能

    ②以P0719为例修改下标参数，见表3-4。

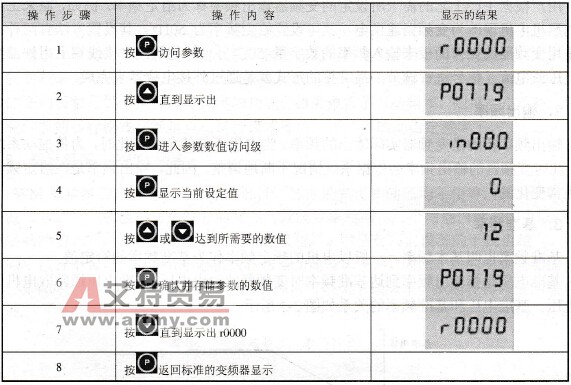

    表3-4    修改下标参数

    修改参数的数值时，BOP有时会显示，表明变频器正忙于处理优先级更高的任务。

    ③改变参数数值的一个数字。为了快速修改参数的数值，可以一个个地单独修改显示出的每个数字，操作步骤如下：确信已处于某一参数数值的访问级（参看“用BOP修改参数”）。

    a．按（功能键），最右边的一个数字闪烁。

    b．按或，修改这位数字的数值。

    c．再按（功能键），相邻的下一位数字闪烁。

    d．执行上面两步，直到显示出所要求的数值。

    e．按，退出参数数值的访问级。

    由于高级操作面板AOP是可选件，在这里不作详细介绍，如需要可参看随机使用手册。
