MM440变频器用状态显示面板(SDP)进行调试

    SDP上有两个LED指示灯，用于指示变频器的运行状态。

    使用变频器上装设的SDP可进行以下操作。

    ①启动和停止电机（数字输入DIN1由外接开关控制）。

    ②电机反向（数字输入DIN2由外接开关控制）。

    ③故障复位（数字输入DIN3由外接开关控制）。

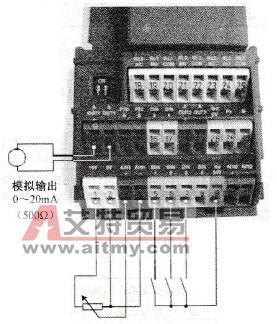

    按图3-2所示连接模拟输入信号，即可实现对电机速度的控制。

    图3-2    连接模拟输入信号

    采用SDP进行操作时，变频器的预设定必须与电机的额定功率、电机电压、电机的额定电流、电机的额定频率等电机数据兼容。

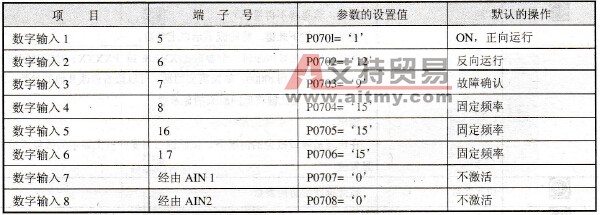

    用SDP进行操作的默认设置如表3-1所示。

    表3-1    用SDP进行操作的默认设置
