MM440变频器工频与变频运行

    当变频器出现故障或电机需要长期在工频频率下运行时，需要将电机切换到工频电源下运行。变频器和工频电源的切换有手动和自动两种，这两种切换方式都需要配加外电路。

    如果采用手动切换方式，则只需要在适当的时候用人工来完成，控制电路比较简单；如果采用自动切换方式，则除控制电路比较复杂外，还需要对变频器进行参数预置。大多数变频器常有下面两项选择。

    ①报警时的工频电源/变频器切换选择。

    ②自动变频器/工频电源切换选择。

    1．继电器控制电路

    如图3-19所示，它必须满足如下控制要求。

    ①用户可根据工作需要选择“工频运行”或“变频运行”。

    ②在“变频运行”时，一旦变频器因故障而跳闸，可自动切换为“工频运行”方式，并进行声光报警。

    2．主电路

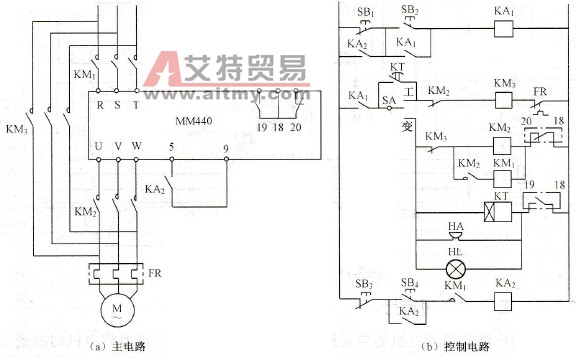

    如图3-20 (a)所示，接触器KM1用于将电源接至变频器的输入端；KM2用于将变频器的输出端接至电机；KM3用于将工频电源直接接至电机，热继电器FR用于工频运行时的过载保护。

    3．控制电路

    如图3-20 (b)所示，运行方式由三位开关SA进行选择。

    当SA合至“工频运行”方式时，按下启动按钮SB2，中间继电器KA1动作并自锁，进而使接触器KM3动作，电机进入“工频运行”状态。按下停止按钮SB1，中间继电器    KA1和接触器KM3均断电，电机停止运行。

    图3-19    继电器控制的切换电路

    当SA合至“变频运行”方式时，按下启动按钮SB2，中间继电器KA1动作并自锁，进而使接触器KM2动作，将电机接至变频器的输出端。KM2动作后，KM1也动作，将工频电源接到变频器的输入端，并允许电机启动。

    按下SB4，中间继电器KA2动作，电机开始加速，进入“变频运行”状态。KA2动作后，停止按钮SB1将失去作用，以防止直接通过切断变频器电源使电机停机。

    在变频运行过程中，如果变频器因故障而跳闸，则“20-18”断开，接触器KM2和KM1均断电，变频器和电源之间，以及电机和变频器之间，都被切断。

    与此同时，“20-19”闭合，由蜂鸣器HA和指示灯HL进行声光报警。同时，时间继电器KT得电，其触点延时后闭合，使KM3动作，电机进入工频运行状态。

    操作人员发现后，应将选择开关SA旋至“工频运行”位。这时，声光报警停止，并使时间继电器断电。

    图3-20    不同负载时的最佳工作点
