载波频率对变频器电磁噪音的影响

    变频器的输出电流中，存在着与载波同频率的高次谐波分量，电动机的磁路中就有高次谐波磁通，并在硅钢片中感应出涡流。涡流与涡流之间的电动力使硅钢片振动而产生电磁噪音。

    噪音的“大小”，又和人耳对声音的灵敏度有关。当载波频率很高时，人耳的灵敏度较低，噪音就“小”；载波频率较低时，人耳的灵敏度较高，噪音就“大”。

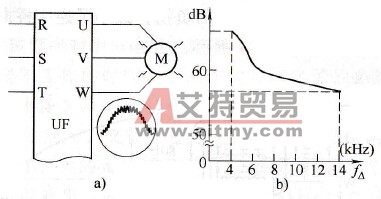

    如图1-53所示，当载波频率为4kHz时，噪音可达66dB；而当载波频率为14kHz时，噪音可降低为56.5dB。

    图1-53    载波频率对噪音的影响

   a)变频器的输出电流b）噪音与载波频率的关系
