载波频率对变频器输出电流的影响

    载波频率对变频器最大输出电流的影响主要体现在两个方面：

    1．线路漏电流增加

    载波频率高了，从变频器到电动机的线路之间，以及电动机的线匝之间分布电容的容抗将减小：

   (1-29)

式中XC0-分布电容的容抗(Ω)；

    f△-载波频率(Hz)；

   C0-分布电容的电容量(pF)。

    通过分布电容的漏电流就增加了，这些漏电流都要通过IGBT的，从而增加了IGBT管的负担，减小了逆变桥向电动机输出电流的能力，如图1-52a所示。

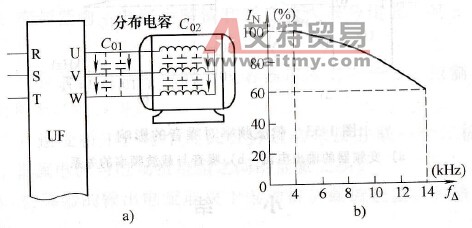

    图1-52    载波频率对最大输出电流的影响

   a)电路中的分布电容；b）最大输出电流与载波频率的关系

    2．开关损失增加

   IGBT管每一次状态的转换（每开关一次），都会损失一定的功率，称为开关损失。载波频率高了，IGBT管的开关次数多了，开关损失就大了，开关损失将导致IGBT管的发热。

    所以，载波频率高，变频器允许输出的最大电流将减小。如图b所示，如果以载波频率为4kHz时的允许输出电流为100%的话，当载波频率增大为14kHz时，允许的最大输出电流就只有60%了。
