载波频率对变频器输出电压的影响

    死区是不工作的时间，不工作的时间多了，必然会影响变频器的输出电压。

    如图1-51所示，交替导通的次数是脉冲个数的两倍。所以，载波频率高了，总的死区时间就长了，输出电压将减小。

    由图可以看出，如果以载波频率为4kHz时的输出电压为100%的话，当载波频率增大为14kHz时，输出电压就只有71%了。

    所以，载波频率高了，变频器的输出电压会有所下降。

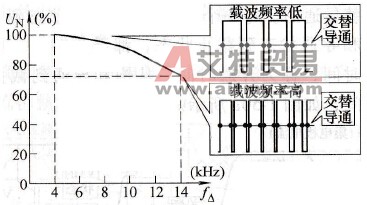

    图1-51    载波频率对电压的影响
