变频器数字量频率给定功能

    1．数字量给定方法

   (1)键盘给定。即利用键盘上的升键▲和降键▼进行频率给定，如图2-26a所示。

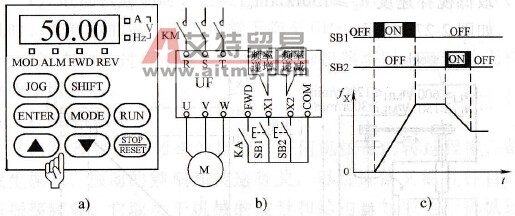

    图2-26    数字量频率给定

   a)面板给定b）外接端子给定c）时序图

    2．外接端子给定

    变频器的输入控制端子中，有两个端子，经过功能设定，可以作为升速和降速之用。

    如图b所示，如果将频率给定方式预置为“外接端子升、降速”方式的话，则可以在输入控制端子中任选两个端子（如图中之X1和X2端），将它们分别预置为“频率递增”和“频率递减”端，则X1和X2端子具有如下功能：

    “X1-CM”接通→频率上升；

    “X1-CM”断开→频率保持已经上升的频率，或回复至原来的频率；

    “X2-CM”接通→频率下降；

    “X2-CM”断开→频率保持已经下降的频率，或回复至原来的频率。

    如图2-25c所示。

    升速和降速端子常写成“UP/DOWN”端子。
