直接变频装置（交-交变频装置）简介

    直接变频装置的结构如图2-4所示，它只用一个变换环节就可以把恒压恒频(CVCF)的交流电源变换成VVVF电源，因此又称交交变频装置或周波变换器。单相输出的交-交变频器如图2-5所示。

    图2-4    交-交直接变频器

    图2-5    单相输出交-交变频器

    它实质上是一套三相桥式无环流反并联的可逆整流装置。装置中工作晶闸管的关断通过电源交流电压的自然换相实现，如果触发装置的控制信号ust是直流信号，则变频器的输出电压也是直流；若ust是交流信号，则相应变频器的输出电压也是交流，因而实现变频。图2-6所示为输出端接有感性负载的交一交变频器的输出电压和电流波形。

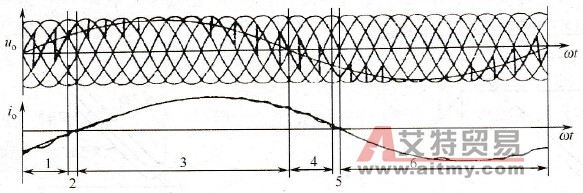

    图2-6    单相输出交-交变频器的输出电压和电流波形

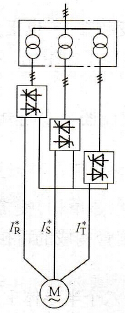

    三相输出的交-交变频器由三套输出电压彼此差120°的单相输出交-交变频器组成。若三个触发控制信号是一组频率和幅值可调的三相正弦信号，则变频器输出相应的三相交流电压，实现变频。该变频器的特点如下。

    ①原理基于可逆整流，工作可靠，可以直接套用成熟的直流可逆调速技术、经验及装置。

    ②流过电机的电流近似于三相正弦，附加损耗小，脉动转矩小，电机属普通交流电机类，价格较便宜。

    ③当电源频率为50Hz时，最大输出频率不超过20Hz，电机最高转速小于600r/min（对应于4极电机），只能在工频以下调速，调速范围窄。

    ④主回路较复杂，器件多（桥式线路需36个晶闸管），小容量时不合算。

    交-交变频一般只用于低转速、大容量的调速系统，例如轧钢机、球磨机、水泥回转窑等。
