三相异步电机基频以上的弱磁变频调速

    在基频以上调速时，频率可以从f1N往上增高，但是电压U1却不能增加得比额定电压U1N还要大。这是由于受到电源电压的制约，最多只能保持U1=U1N不变。这样，必然会使主磁通随着f1上升而减小，相当于直流电机弱磁调速的情况，属于近似的恒功率调速方式。

    综合上述两种情况，异步电机变频调速的基本控制方式如图2-2所示。

    由前面讨论得知，异步电机的变频调速必须按照一定的规律同时改变其定子电压和频率，即必须通过变频装置获得电压、频率均可调节的供电电源，实现所谓的VVVF( Variable Voltage Variable Fregency)调速控制。选用变频器可适应这种异步电机变频调速的基本要求，用VVVF变频器对异步电机进行变频控制时的机械特性如图2-3所示。图2-3 (a)所示为在U1/f1=C的条件下得到的机械特性。在低速时由于定子电阻压降的影响使机械特性向左移动，这是由于主磁通减小的缘故。图2-3 (b)表示了采用定子电压补偿时的机械特性。图2-3 (c)则表示了端电压补偿的U1与f1之间的函数关系。

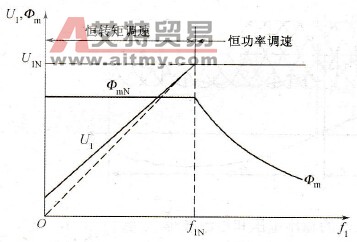

    图2-2    异步电机变压变频调速控制特性

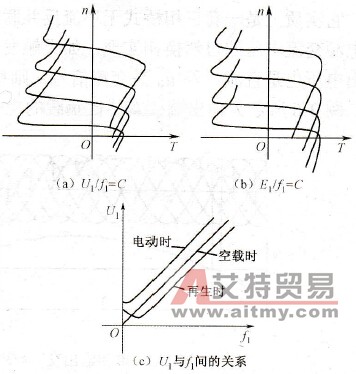

    图2-3    异步电机变频调速的机械特性
