三相异步电机基频以下的恒磁通变频调速

    由式(2-1)可知，要保持Φm不变，当频率f1从额定值向下调节时，必须降低E1，使

    (2-1)

   (2-2)

即采用恒定电势频率比的控制方式。这种控制又称为恒磁通变频率调速，属于恒转矩调速方式。

    然而，绕组中的感应电动势是难以直接检测和直接控制的，当电动势值较高时，可以忽略定子绕组的漏磁阻抗压降，而认为定子相电压U1≈E1，则得U1/f1=常数。这就是恒压频比的控制方式，是近似的恒磁通控制。

    低频时，U1和E1都比较小，定子阻抗压降就比较显著起来，不能再忽略了。这时，可以人为地把电压U1抬高一些，以便近似地补偿定子压降，使气隙磁通基本保持不变，如图2-1所示。

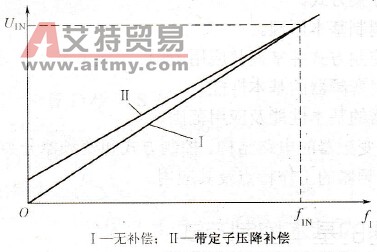

    图2-1    恒压频比控制特性

    其中，Ⅰ为U1/f1=C时的电压频率关系；Ⅱ为有电压补偿时（近似E1/f1=C）的电压、频率关系。
