变频器控制电路电缆接线技术方法

变频器控制电路的控制信号均为微弱的电压、电流信号，控制电路易受外界强电场或高频杂散电磁波的影响，易受主电路的高次谐波场的辐射及电源侧振动的影响，因此，必须对控制电路采取适当的屏蔽措施。

(1)电缆种类选择

控制电缆可参照表10-3进行选择。控制电路不能与强电流回路接触连接。

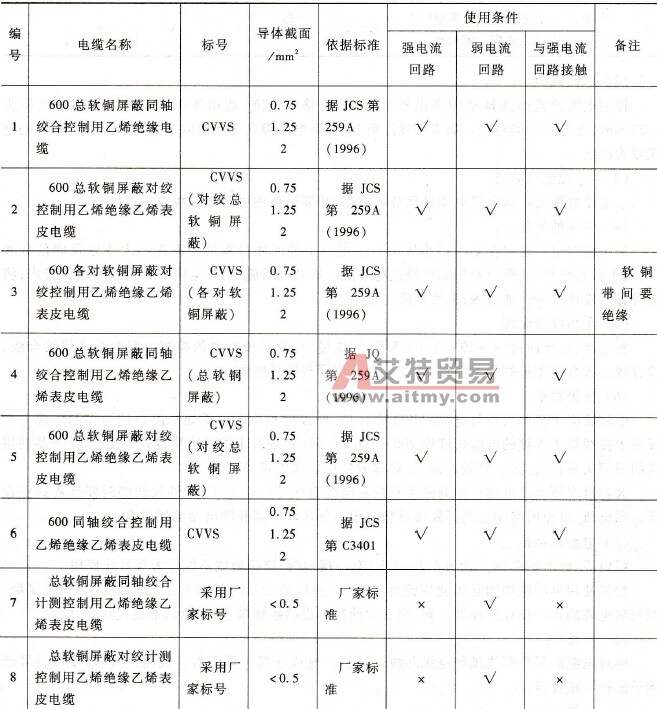

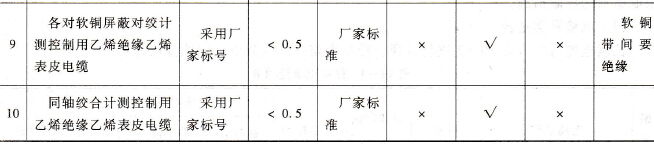

表10-3 控制电缆选用表

(2)电缆截面

控制电缆的截面选择必须考虑机械强度、线路电压降、费用等因素。建议使用截面积为1. 25mm²或2mm²的电缆。如果铺设距离短，线路电压降在容许值以下时，使用0.75mm²的电缆较为经济。

(3)主、控电缆分离

主电路电缆与控制电路电缆必须分离铺设，相隔距离按电气设备技术标准执行。

(4)电缆的屏蔽

如果控制电缆确实在某一很小区域与主电路电缆无法分离或分离距离太小以及即使分离了，但干扰仍然存在，则应对控制电缆进行屏蔽。屏蔽的措施有：将电缆封入接地的金属管内；将电缆置人接地的金属通道内；采用屏蔽电缆。

(5)采用绞合电缆

弱电流、电压回路(4～20 mA，1～5 V)用电缆，特别是长距离的控制电路电缆采用绞合线，绞合线的绞合间距最好尽可能得小，并且都使用屏蔽铠装电缆。

(6)铺设路线

电磁感应干扰的大小与电缆的长度成比例，所以应尽可能以最短的路线铺设控制电缆。与频率表接线端子连接的电缆长度取200 m以下（不同机种有不同的电缆容许长度，可按产品使用说明书相关条款去选）。铺设距离长，频率表的指示误差将增大。

大容量变压器及电动机的漏磁通对控制电缆直接感应产生干扰，铺设线路时要远离这些设备。弱电压、电流回路用电缆不要接近装有很多低压断路器和继电器的仪表盘。

(7)电缆的接地

弱电流、电压回路(4～20 mA，1～5 V)有一接地线，该接地线不能作为信号线使用。

如果使用屏蔽电缆则必须使用绝缘电缆，以免屏蔽金属与被接地了的通道或金属管接触。若控制电缆的接地设在变频器一侧，则必须使用专设的接地端子，不与其他接地端子共用。

(8)屏蔽

屏蔽电缆的屏蔽要连续到电缆芯线一样长。电缆在端子箱中再与线路连接时，要装设屏蔽端子进行屏蔽连接。

(9)接线举例

综合考虑抗干扰措施后的接线实例如图10-4所示。从图中可以看出，连接端子处应很好地进行屏蔽处理；屏蔽电缆的连接应正确；接地的末端要作相应处理。

需要强调的是：要使控制电路能够正常地工作，必须避免控制电路电缆与主电路电缆靠近或接触。

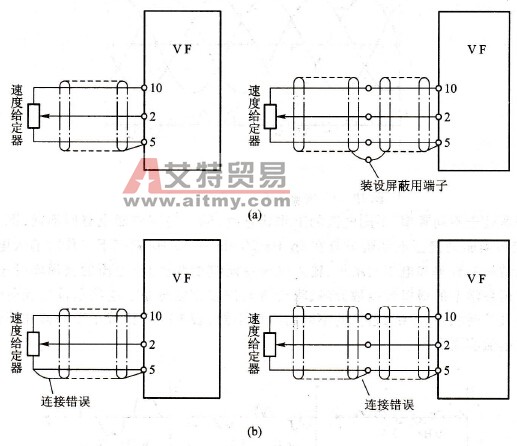

图10-4 屏蔽电缆的链接方法

(a)正确连接；(b)错误连接
