高频开关形成的尖峰电压对电动机的影响引发变

    在变频器的输出电压中，含有高次谐波冲击电压。这些高次谐波冲击电压将使电动机绕组的绝缘强度降低，尤其以PWM控制型变频器更为明显，应采取以下措施。

   (1)尽量缩短变频器到电动机的配线距离。

   (2)采用阻断二极管或浪涌电压吸收装置，对变频器输出电压进行处理。

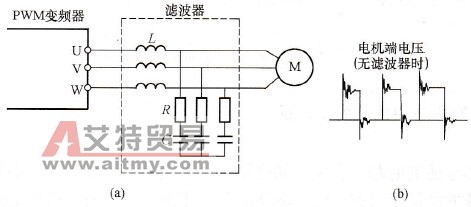

   (3)对PWM型变频器应尽量在电动机输入侧加装如图11-7所示的滤波器。图11-7 (b)示出为无滤波器时变频器输出电压波形，输出电压波形的上升沿有着明显的冲击电压，若不采取抑制措施很容易造成电动机绝缘损伤。

    图11-7    滤波器接线图
