深水井变频供水设备

    目前深水井潜水泵采用变频调速控制的也非常广泛，主要是因为不需再建水塔，设备占地小，建设周期短，水质无二次污染，水泵软启动软停车，故障率低，大修周期延长，寿命提高。但对夜间也要求供水的系统（一般居民生活用水都有要求），仍存在夜间小流量效率低的问题。一般潜水泵功率较大，小流量频率fL一般在28 Hz以上。如30kW的潜水泵，小流量频率按30Hz计算，每天夜间近6h内约有50kWh电能“浪费”，一年就是18000kWh。这还未计入白天小流量时的用电。

    为解决小流量耗电问题，可增配1台直径600~1200的囊式气压罐，一般气压罐可直接安装在泵房。根据气压罐的调节容量合理设置小流量频率fL。变频系统控制核心仍为PLC和多功能PCS-PID调节仪，当系统用水量变小，运行频率降至小流量频率fL时，系统进入小流量变频稳压状态，同时PLC自动计算潜水泵启动次数，若每小时启动次数D≥12次，系统则回到潜水泵变频恒压供水状态。系统的程序如图10-39所示。

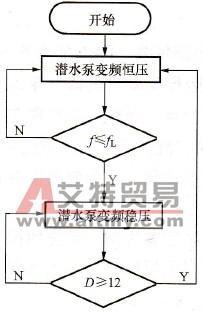

    图10-39    系统的程序框图
