全流量高效变频供水设备

    对比较大的生活小区和高层建筑的生活用水，若单配主泵机组和小流量泵，因小泵流量QL和主泵流量QM差别较大，当流量调节范围在QL~1/3 Qm时，水泵的运行效率仍很低，导致水泵运行不经济，浪费电能。并且流量在大于或接近QL时还会出现频繁的换泵操作。为实现在全流量范围内水泵始终能高效率运行，这就有必要再增加一种中流量水泵，流量可选为1/3 Qm~1/2QM。特殊情况下还可增加2种中流量水泵。这样整体水泵流量选择呈阶梯状，从而使得设备在任何流量段运行时均处于水泵的高效率段，更加节能。

    变频系统控制核心由PLC和多功能PCS - PID调节仪构成，以三种泵配置为例，系统的控制流程如图10-38所示。系统也可实现双恒压供水功能，中泵和小泵变频时低恒压供水，主泵变频时高恒压供水。

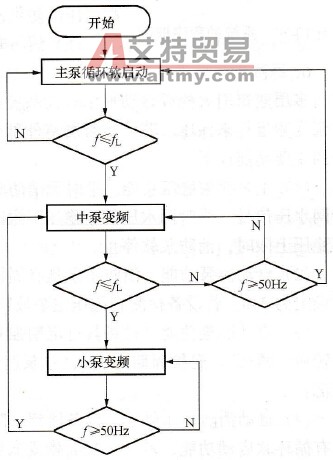

    图10-38    三种泵变频控制流程
