基于PWM技术的高压变频电源软件设计

    软件主要实现PWM波的输出及控制功能，其流程图如图4-9所示。开机后初始化8279键盘控制芯片以及80196KB的参数，HSO（高速输出口）产生一占空比为50%，频率为1kHz的脉冲，并设定中断向量的入口，等待键盘中断输入。待输入频率和占空比后，8279向80196KB发出中断信号转入中断服务程序。

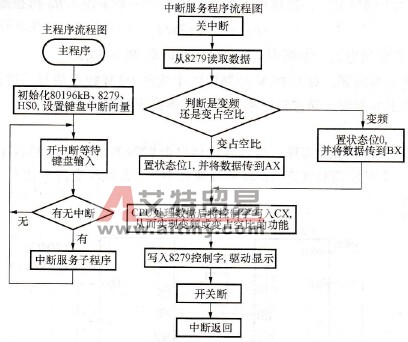

    图4-9    程序流程图

   80196KB先通过设置的判断字；判断输入值为占空比还是频率，然后将其写入相应的控制寄存器内以改变占空比或是频率。然后通过8279驱动LED数码管显示该数字。然后打开中断等待下一次输入。

    用本方法实现的变频电源具有电压、频率、占空比均连续可调的特点，不仅适用于研究气体放电的特性，而且其控制部分还可以作为通信用高频电源逆变电路的控制部分，具有较大实用价值。
