基于PWM技术的高压变频电源控制电路

    控制电路由单片机80196KB实现。与外界的接口由8279智能键盘控制芯片实现。由5个LED数码管显示。其中一个显示调整状态（0表示改变频率，1表示改变占空比），4个显示数据。其原理图如图4-7所示。

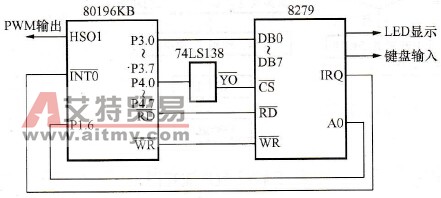

    图4-7    控制电路框图

   8279是通用键盘/显示器接口芯片，其主要功能是接收来自键盘的输入数据，并作预处理以及数据显示的管理和数据显示器的控制。80196KB的ALE在正常工作时，以固定的振荡频率被触发，因而被用作8279的外部时钟信号。8279的中断请求信号IRQ与80C196KB的INTO相连，当有键按下时，可将该信号的送入8279的FIFORAM（先入先出存储器）中，同时向80196KB提出中断申请。8279的C/D (A0)端用于区别DB0~ DB7所传数据性质，片选信号CS与三八译码器的相连。因此，单片机向8279传送命令的口地址为0081H，传递数据的口地址为0080H。

   80196KB将8279传送过来的数据进行处理后送至控制寄存器，从改变PWM波脉宽和频率的数值。80196KB产生一个脉冲需要设置3个事件，前两个事件用于形成脉冲的上升沿（正跳变）和下降沿（负跳变），第三个事件作为脉冲的周期。若要产生连续脉冲，必须不断的写入这三个事件的命令和时间。HSO产生脉冲示意图如图4-8所示。由于两次装载HSO命令之间应间隔8个状态周期，故实现一个脉冲最少需要16个状态周期。80196KB的机器周期在采用12 MHz晶振时为0.167μs，所以其可实现的最小脉宽为16×0.167=2.672(μs)，即最高频率为374.25 kHz。其最大脉宽为2×FFFF×0.167=21888.69（μs），最低频率为45.68Hz，完全满足要求。

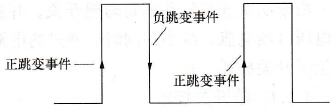

    图4-8    HSO产生脉冲示意图
