变频器与电动机之间的距离最多允许多长

    由于变频器的输出电压是高压脉冲系列，其频率等于载波频率，峰值等于直流回路电压(513V)，当变频器和电动机之间的连接线很长时，导线的分布电感和线间分布电容的作用将不可忽视。当电动机和变频器之间的距离较远时，线间的分布电容和电动机的漏磁电感之间有可能因接近于谐振点而导致电动机的输入电压偏高，从而使电动机容易损坏，或运行时发生振动。

    由于不同变频器内部的处理方法不同（例如当上下两管交替导通时死区时间的设置等），规定距离也各不相同。几种常用变频器的规定见表1-4所示。

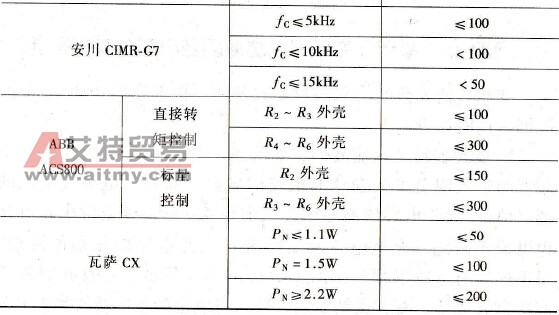

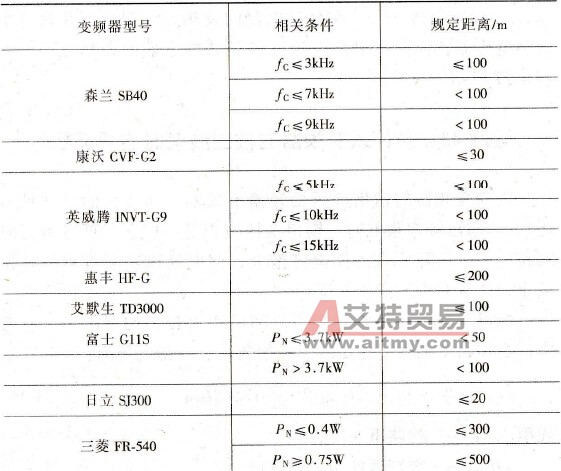

    表1-4    不同变频器对电动机距离的规定

    注：表中数据都来自于各变频器的说明书。
