每个逆变管旁边，为什么都要反并联二极管

    逆变桥中，每个逆变管旁边，都要反并联一个二极管，如图1-16a中之VD7~VD12所示。它们的作用如下：

    异步电动机的定子电路是感性电路，其电流的变化将滞后于电压，如图1-16c所示。图中：

   0~t1段：电流i与电压u的方向相反，是绕组的自感电动势（即反电动势）克服电源电压在作功（磁场作功）。这时的电流将通过反并联二极管流向直流回路；

   t1～t2：电流i与电压u的方向相同，是电源电压克服绕组的自感电动势在作功（电源作功）。这时的电流是从直流电源通过逆变管流向电动机的。

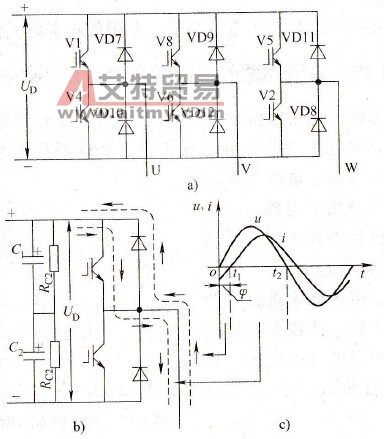

    图1-16    逆变桥的反并联二极管及其作用

   a)逆变桥b）电流路径c）电流波形

    如果没有反并联二极管，则因为逆变管只能单方向导通，绕组的磁场无法与电源（变频器中为直流电路）交换能量，电路的工作将发生畸变。
