用兆欧表直接检查变频器的绝缘电阻有哪些危害

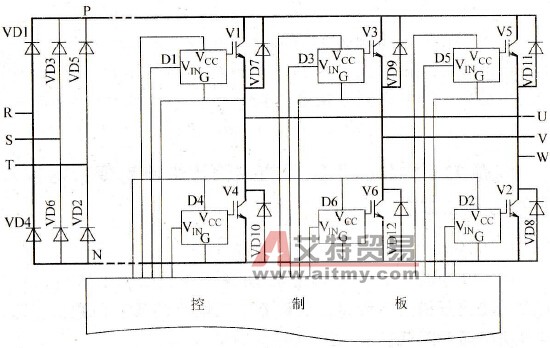

    1．变频器的线路特点。变频器逆变电路中的IGBT管是需要由驱动电路（如图1-55中之D1~D6）来驱动的，驱动电路又是接受控制板来进行控制的。因此，控制板与主电路之间，是直接连接的。例如，驱动电路D2、D4、D6的G端都和主电路的N相接；而D1、D3、D5的G端则分别和主电路的U、V、W相接等。

    图1-55    变频器的线路特点

    所以，用兆殴表来测量变频器的绝缘电阻时，兆殴表的直流高压很容易进入控制板，把控制电路击穿。

    2．测量绝缘电阻的方法

   (1)外接线绝缘电阻的测量  为了防止兆欧表的高电压施加到变频器上，必须把需要测量的外接线拆离变频器后再进行测量。

   (2)变频器主电路绝缘电阻的测量  测量时，必须把变频器所有的进线端(R、S、T)和出线端(U、V、W)都连接起来，然后再进行测量，如图1-56所示。

    3．控制电路绝缘电阻的测量。应该用万用表的高阻挡进行测量，而不要用兆欧表或其他有高电压的仪表进行测量。

    图1-56    绝缘电阻的测量
