能不能用电磁式仪表测量变频器输出电压

1．电磁式仪表的构造和原理。电磁式仪表的基本结构如图1-48所示。图中，1是线圈，是固定的；2是铁心，是带动指针旋转的（为简明起见，图中所画为吸入式，实际应用中，更多的是推斥式），3是指针。

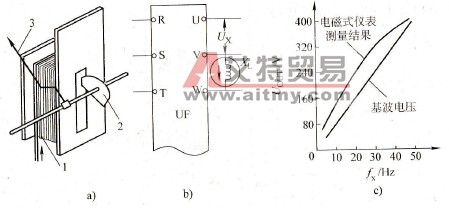

图1-48 电磁式仪表测电压

a)电磁式仪表构造b）测电压的特点c）测量结果

当线圈中通入与被测量成正比的电流后，铁心被吸入，并带动指针偏转，被测量越大，偏转角也越大。

电磁式仪表的主要优点是偏转部分不必通入电流，这使。它的结构比较简单、坚固。又由于其偏转角与电流的二次方成正比，可以十分方便地测量交变量。因此，在工程应用中，电磁式仪表应用得比较普遍。

2．电磁式电压表的特点。电磁式仪表在制作成电压表时，为了减小其取用电流，线圈的圈数很多，故电感量较大。在工频电路中进行测量时，因为各处的频率都相同，线圈的感抗也一样。所以，流经线圈的电流与被测电压成正比，可以保证足够的测量精度。

3．电磁式电压表测量变频电压的结果。当电磁式仪表测量变频器的输出电压时，因为线圈的感抗是和频率成正比的：

XLX=2πfxL    (1-23)

式中 XLX-频率为fx时的感抗，Ω；

fx-工作频率，Hz；

L-线圈的电感，H。

当工作频率fx下降时，感抗XLX也随着减小，在相同的被测电压下，线圈中的电流将增大，从而指针的偏转角和仪表读数偏大，如图1-48c所示。

所以，电磁式仪表用来测量变频器的输出电压时，误差较大。
