离心浇铸机升速到5Hz就跳闸

    某离心浇铸机，电动机容量为110kW，选用日立SJ300系列变频器。开始起动时电动机能转起来，但升速到5Hz就跳闸。是什么原因？怎样解决？

    1．机械的工况

   (1)浇铸机空载起动，起动到所要求的转速后，浇入铁水；

   (2)浇入铁水后负载很重，但所要求的调速范围不大，约为(0.8~1.0)nN。

    2．日立SJ300系列变频器U/f线的特点。如图3-20b所示，为折线型：

   (1)刚起动时，U/f比从0开始逐渐增大；

   (2)到达转折点（图b中之C点）后U/f比不再改变。相应的功能码及用户预置情况是：

    功能码A042-预置补偿程度，用户考虑到加入铁水后负荷很重，故数据码预置为上限值20%；

    功能码A043-预置转折点位置，用户预置为10%。

    用户预置的U/f线如图b中之曲线④所示。

    3．基本分析

   (1)负载的机械特性。未浇入铁水时，电动机能起动起来，说明负荷不重；

    浇入铁水后，负荷加重，但调速范围不大，是40~ 50Hz。

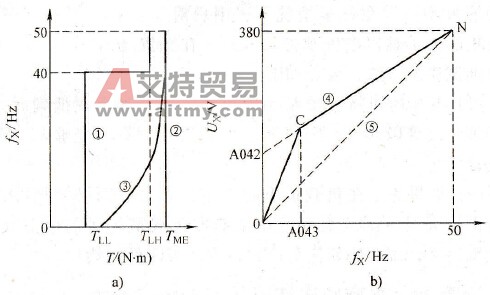

    图3-20    U/f比的预置与结果

   a)机械特性b）修改前后的U/f线

    所以，负载的机械特性如图a）中的曲线①所示。

   (2)用户的预置结果。曲线④与完全补偿线十分接近，可以得到恒转矩的有效转矩线，如图a）中之曲线②所示。由图知，在未浇入铁水前，电动机的有效转矩比负载转矩大很多，处于补偿过分的状态，特别是在5Hz时（10%fN，图b中之C点），补偿量最大。这时的跳闸，是由于磁路严重饱和而引起的。

    4．处理方法和结果

   (1)总的考虑。事实上，在40Hz以上，是没有必要进行转矩补偿的。所以，取曲线⑤所示的基本U/f线就可以了。

   (2)具体方法。将功能码A042和A043中的数据码都调到“0”即可，所得到的U/f线如图a中之曲线③所示。
