怎样设计直接起动的故障切换电路

来源:艾特贸易2017-06-05

简介继电器控制的切换电路如图 4-36 所示。为了使变频器切断电源后,其控制电路能够继续起作用,应将变频器内部的控制电源“ S1-T1 ”接至接触器触点的前面。 此电路可以由人工选择工

    继电器控制的切换电路如图4-36所示。为了使变频器切断电源后,其控制电路能够继续起作用,应将变频器内部的控制电源“S1-T1”接至接触器触点的前面。

    此电路可以由人工选择工频运行或变频运行,由三位开关SA进行选择。

    SA合至“工频运行”方式时,按下起动按钮SF1,中间继电器KA1动作并自锁,进而使接触器KN3动作,电动机进入“工频运行”状态。按下停止按钮ST1,中间继电器KA1和接触器KM3均断电,电动机停止运行。

    SA合至“变频运行”方式时,按下起动按钮SF1,中间继电器KA1动作并自锁,进而使接触器KM2动作,将电动机接至变频器的输出端。KM2动作后,KM1也动作,将工频电源接到变频器的输入端,并允许电动机起动。

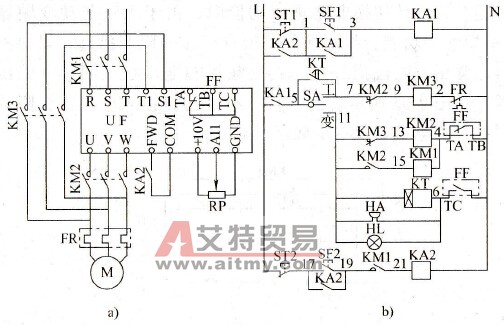

继电器控制的切换电路

    4-36    继电器控制的切换电路

   a)变频器电路b)继电器控制电路

    按下SF2,中间继电器KA2动作,变频器的FWDCM接通,电动机开始升速,进入“变频运行”状态。KA2动作后,停止按钮ST1将失去作用,以防止直接通过切断变频器电源使电动机停机。

    在变频运行过程中,如果变频器因故障而跳闸,则:

    TA-TB”断开,接触器KM2KM1均断电,变频器和电源之间以及电动机和变频器之间,都被切断;

    与此同时,“TB-TC”闭合,一方面,由蜂鸣器HA和指示灯HL进行声光报警。同时,时间继电器KT线圈得电,其触点延时后闭合,使KM3动作,电动机进入工频运行状态。

    操作人员发现后,应将选择开关SA旋至“工频运行”位。这时,声光报警停止,并使时间继电器断电。

    在变频调速正常运行时,如按下ST2,则KA2断电,变频器的FWDCM之间断开,电动机减速并停止。
